電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
產品概述

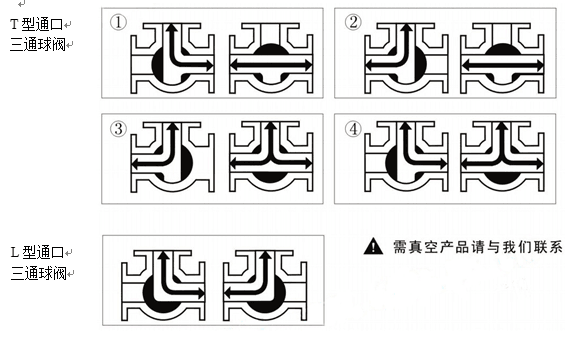

三通球閥標準閥芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
調節機構
主要由閥體、閥桿、球芯、閥座、填料壓板等主要零部件組成。標準球芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
主要參數
公稱通徑 | 全通徑型 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
縮徑型 | --- | --- | --- | --- | --- | --- | --- | 125 | 150 | 200 |
公稱壓力 | 1.6、2.5、4.0MPa |
法蘭標準 | 符合JB78-59、JB79-59標準、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等標準訂貨生產 |
注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
閥體、閥內件材料組合、工作溫度及泄漏率
閥體材料 | 鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 |
球體材料 | 不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 |
閥桿材料 | 不銹鋼（1Cr18Ni9Ti、316、316L）等 |
填料材料 | 聚四氟乙烯 |
密封形式 | 軟密封 | 硬密封 |
密封材料 | 聚四氟乙烯 | 碳纖維強化聚四氟乙烯 | 不銹鋼或不銹鋼+STL |
泄 漏 量 | VI級、小于額定流量的10-7~10-8 | IV級、小于額定流量的10-5 |
工作溫度 | -20~150℃ | -20~180℃ | -20~500℃ |
※特殊材質要求請與本公司聯系，可商洽解決。
最大允許壓差
允許壓差與執行機構配置等有關，訂貨時應注明工作壓差，便于確定配置。Zui大允許壓差不大于1.0MPa。

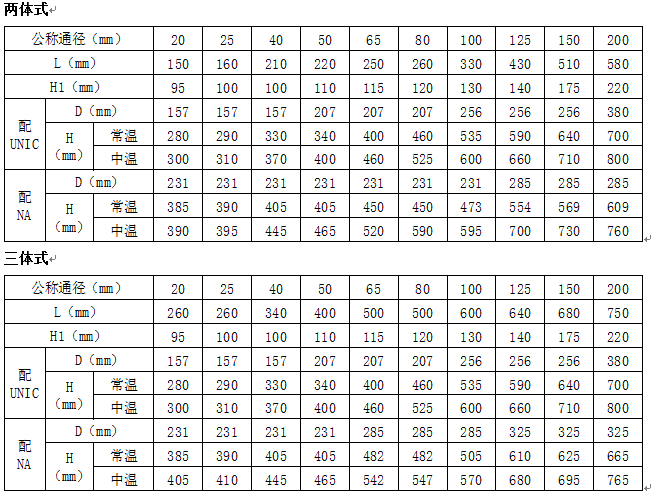

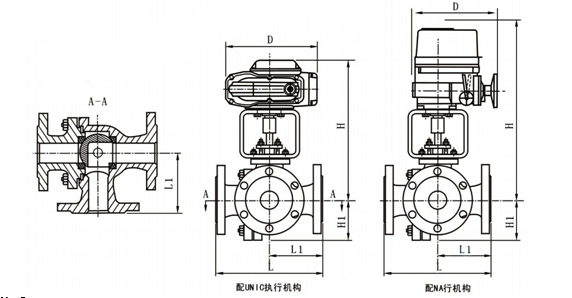

外形尺寸
