一、概述
電動三通Y型球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。
該產品以電壓為動力源，接受控制系統的開關信號，通過電機正反向，操作球閥按規定要求對管路進行切換。
T型三通可使三路正交的管道互相連通即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。
L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。
三通球閥按作用方式分單作用與雙作用兩種方式。單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。
閥體
型式兩開式鑄造球閥
公稱通徑DN15~200mm
公稱壓力PN1.6、4.0、6.4MPa
ANSI 150、300
JIS 10K、20k
連接型式法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上閥蓋標準型：與閥體一體鑄造
工作溫度-20~+180℃ -20~300℃（對位聚苯閥座）
填料聚四氟乙烯、石墨
執行機構
型式3610電子式電動執行機構（可配德國PSQ、國產DKJ、SJ及智能電動執行機構IWK系列）3410R電動執行機構
輸入信號調節性：4~20mA·DC 1-5V·DC
兩位式：220VAC正反切換信號
閥位反饋信號4~20mA·DC
電源電壓220VAC,50Hz
380V/(IWK系列)
手動機構便攜式手動曲柄
環境溫度-10~+60℃,帶加熱器:-35~+40℃
閥作用型式電關式或電開式
性能
基本誤差±1.0％ 回差 1.0％ 死區 1.0％ 額定行程偏差 2.5％
執行機構
電子式電動執行機構的詳細結構說明請參閱執行機構說明書。
工作原理
當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或I~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。
執行機構
電子式電動執行機構的詳細結構說明請參閱執行器說明書。
3610R系列角行程電子式電動執行機構是高性能電動執行機構，機內有伺服系統，無
需另配伺服放大器，關鍵部件控制器采用混合集成電路，并用樹脂澆注固化，經老化處理，可靠性高、
防潮、防震。采用底座、曲柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有
過載保護、溫度保護及力矩開關三項保護功能。
3810是3610系列執行機構的升級換代產品，除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采
用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、防潮、防震；具有過載保護、溫度保護及力矩開
關保護三項保護功能等特點外，在方便使用方面做了大量的改進。
作為一種角行程執行機構，NA系列電動執行機構結構緊湊，即使安裝在危險的作業環境
中也能保證其高可靠性和品質。NA系列電動執行機構還能在輸出轉矩60NM~2500NM范圍內提
供最合理的解決方案。
PSQ系列角行程電子式電動執行機構體積小、重量輕、功能強，伺服放大器內裝，操作方便。
適用于對蝶閥、球閥、旋塞閥等90°角行程的調節及on/off動作。連接連桿后可用于風門及
檔板的調節。可選方頭輸出閥連接。
Nucom系列角行程電子式電動執行機構與傳統的空氣式閥門驅動裝置相比，精度高（分解度
1/250以上），牢固可靠，運轉成本低，不需維護保養。可直接接受工業控制儀表或計算機等輸
出的4~20mA.DC（1~5V.DC）信號，進行位置控制。
閥內組件
閥芯形式T型、L型、Y型球型閥芯
流量特性快開特性
閥座聚四氟乙烯、增強聚四氟乙烯、對位聚苯
材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
閥芯轉角90°120°135°
附件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
120度Y型電動三通切換球閥產品概述
電動Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。電動Y形三通球閥由電動執行機構和Y形三通球閥組成。Y形三通球閥的閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種工藝材料，
電動Y型三通球閥結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求。適用各種苛刻工況，軟密封適用≤200℃以下工況，硬密封碳鋼不超過425℃。
采用精小型電動執行器，有防爆和不防爆，齒輪齒條傳動，安全可靠；大口徑閥門采用蝸輪和多回轉電動執行機構組合，結構合理，輸出力大，有防爆和不防爆。
120度Y型電動三通切換球閥技術參數
1.閥體參數
產品型號 | Q942F-16-40C | Q942F-16-40P | Q942F-16-40R |
Q942Y-150-300LBC | Q942Y-150-300LBP | Q942Y-150-300LBR |
閥體 | WCB | CF8 | CF8M |
球體 | CF8 | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | | PTFE+O形圈 |
適用介質 | 氣體、粉料顆粒 | |
適用溫度 | -29～150℃ | -29～150℃ |
120度Y型三通球閥結構特點：
本產品的流道形式為120°切換，流道平坦、流體阻力小、流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好的、很順的切換。
球體和閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度＞HRC60）、超音速涂鎢鈷合金（硬度＞HCR70）及特種硬化材料等多種工藝，適用各種苛刻工況，軟密封適用280℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
閥芯結構

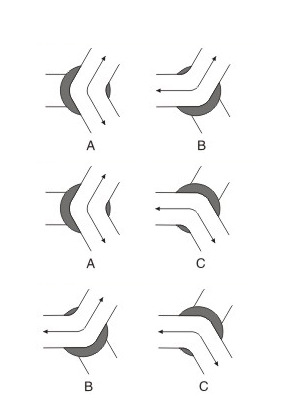

120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合

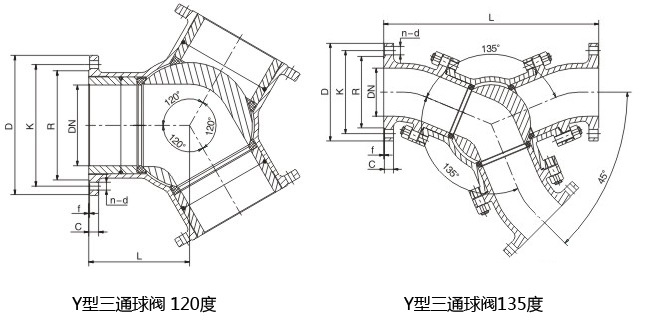

120度Y型三通球閥尺寸圖
DN | L | D | K | R | C | f | n-d |
50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
主要由閥體、閥桿、球芯、閥座、填料等主要零件組成。標準球芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
四、訂購須知
1.請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。
2.根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3.可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場 合），何選防爆型。
