產品特點 NBKVHM精小型氣動薄膜套筒調節閥具有穩定性好、通用性強、易維修等優點。單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合，改進后，可當切斷閥使用；雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便，并具有如下優點：
①采用平衡式結構,閥前后介質壓差對閥瓣產生的不平衡力非常小,相同工況下同類型閥門所需要的執行機構推力小,所以其閥桿直徑比單座非平衡閥設計或選擇更小。
、陂y桿與填料之間的摩擦力比較小,減小了閥門動作的阻力,且閥桿和填料的磨損也小,使用壽命增加。另外,較小直徑的閥桿在中高溫時熱脹冷縮變化量小,避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
③由于套筒閥是平衡式結構,與非平衡式的直通單座閥比較,所配置的執行機構可以比較小,但卻可以克服比直通單座調節閥高的介質壓差。例如,DN200/DN250/DN300的套筒調節閥可配置氣缸式執行機構,可適應更大范圍的工作壓差。最大閥座直徑時,允許工作壓差是相同配置直通單座調節閥的2倍左右,也可配置薄膜式執行機構和防爆電動執行機構。
、芴淄舱{節閥采用自對中無螺紋卡入式閥座結構和模塊化設計,閥門拆裝方便,并能達到Ⅳ級以上泄漏量標準。
⑤在150℃以下時,金屬硬密封可以達到Ⅳ級以上泄漏量標準,聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/DN250/DN300的套筒調節閥使用壽命高于直通單座調節閥。 技術參數 閥體部分 閥體型式：鑄造球型閥
公稱通徑：DN25、32、40、50、65、80、100、200、250、300、350、400、450
公稱壓力：PN1.6、2.5、4.0、6.4、10Mpa
ANSI150、300、600Lb
JIS10K、20K、30K
連接方式：法蘭：FF、RF、RTJ、等
焊接：SW、BW
法蘭距：符合IEC534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：薄膜多彈簧執行機構氣開式、氣關式、雙作用氣缸式執行機構
電動：普通型381LPSL、防爆型381L系列
定位器：電氣閥門定位器、智能型數字定位器
附件：電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 閥內部件 閥芯型式：單座套筒閥芯、雙座套筒型閥芯
流量特性：等百分比、線性、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
閥體材質：WCB、WC9、CF8、CF8M等
閥蓋材質：WCB、WC9、CF8、CF8M
閥芯材質：304、304+STL/PTFE、316、316+STL/PTFE
填料材質：“V”型PTFE、柔性石墨、波紋管 外形尺寸

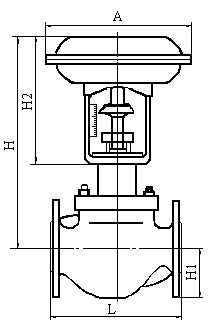

| 公稱通徑 | L(mm) | H(mm) | H1(mm) | A(mm) | 重量(kg) | | PN1.6MPa | PN4.0MPa | PN6.4MPa | 普通型 | 散熱片型 | | 25 | 184 | 197 | 210 | 410 | 560 | 72 | 285 | 34 | | 40 | 222 | 235 | 251 | 455 | 620 | 87 | 45 | | 50 | 254 | 267 | 286 | 457 | 627 | 92 | 52 | | 65 | 276 | 292 | 311 | 610 | 790 | 105 | 360 | 95 | | 80 | 298 | 317 | 337 | 622 | 807 | 110 | 110 | | 100 | 352 | 368 | 394 | 640 | 850 | 127 | 138 | | 150 | 451 | 473 | 508 | 870 | 1130 | 174 | 470 | 244 | | 200 | 600 | 600 | 650 | 890 | 1150 | 209 | 317 | | 250 | 720 | 760 | 800 | 1210 | 1490 | 300 | 620 | 495 | | 300 | 820 | 850 | 870 | 1230 | 1510 | 350 | 715 |
111
產品特點 NBKVHM精小型氣動薄膜套筒調節閥具有穩定性好、通用性強、易維修等優點。單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合，改進后，可當切斷閥使用；雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便，并具有如下優點：
①采用平衡式結構,閥前后介質壓差對閥瓣產生的不平衡力非常小,相同工況下同類型閥門所需要的執行機構推力小,所以其閥桿直徑比單座非平衡閥設計或選擇更小。
②閥桿與填料之間的摩擦力比較小,減小了閥門動作的阻力,且閥桿和填料的磨損也小,使用壽命增加。另外,較小直徑的閥桿在中高溫時熱脹冷縮變化量小,避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
③由于套筒閥是平衡式結構,與非平衡式的直通單座閥比較,所配置的執行機構可以比較小,但卻可以克服比直通單座調節閥高的介質壓差。例如,DN200/DN250/DN300的套筒調節閥可配置氣缸式執行機構,可適應更大范圍的工作壓差。最大閥座直徑時,允許工作壓差是相同配置直通單座調節閥的2倍左右,也可配置薄膜式執行機構和防爆電動執行機構。
、芴淄舱{節閥采用自對中無螺紋卡入式閥座結構和模塊化設計,閥門拆裝方便,并能達到Ⅳ級以上泄漏量標準。
、菰150℃以下時,金屬硬密封可以達到Ⅳ級以上泄漏量標準,聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/DN250/DN300的套筒調節閥使用壽命高于直通單座調節閥。 技術參數 閥體部分 閥體型式：鑄造球型閥
公稱通徑：DN25、32、40、50、65、80、100、200、250、300、350、400、450
公稱壓力：PN1.6、2.5、4.0、6.4、10Mpa
ANSI150、300、600Lb
JIS10K、20K、30K
連接方式：法蘭：FF、RF、RTJ、等
焊接：SW、BW
法蘭距：符合IEC534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：薄膜多彈簧執行機構氣開式、氣關式、雙作用氣缸式執行機構
電動：普通型381LPSL、防爆型381L系列
定位器：電氣閥門定位器、智能型數字定位器
附件：電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 閥內部件 閥芯型式：單座套筒閥芯、雙座套筒型閥芯
流量特性：等百分比、線性、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
閥體材質：WCB、WC9、CF8、CF8M等
閥蓋材質：WCB、WC9、CF8、CF8M
閥芯材質：304、304+STL/PTFE、316、316+STL/PTFE
填料材質：“V”型PTFE、柔性石墨、波紋管 外形尺寸
| 公稱通徑 | L(mm) | H(mm) | H1(mm) | A(mm) | 重量(kg) | | PN1.6MPa | PN4.0MPa | PN6.4MPa | 普通型 | 散熱片型 | | 25 | 184 | 197 | 210 | 410 | 560 | 72 | 285 | 34 | | 40 | 222 | 235 | 251 | 455 | 620 | 87 | 45 | | 50 | 254 | 267 | 286 | 457 | 627 | 92 | 52 | | 65 | 276 | 292 | 311 | 610 | 790 | 105 | 360 | 95 | | 80 | 298 | 317 | 337 | 622 | 807 | 110 | 110 | | 100 | 352 | 368 | 394 | 640 | 850 | 127 | 138 | | 150 | 451 | 473 | 508 | 870 | 1130 | 174 | 470 | 244 | | 200 | 600 | 600 | 650 | 890 | 1150 | 209 | 317 | | 250 | 720 | 760 | 800 | 1210 | 1490 | 300 | 620 | 495 | | 300 | 820 | 850 | 870 | 1230 | 1510 | 350 | 715 |
