一、概述
自力式壓力調節閥是不需要外加能源，利用被調介質自身能量而實現自動調節的執行器產品。
該產品的特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、穩壓（用于閥前調節）的自動控制。
調壓閥主要有檢測執行機構、調壓閥、冷凝器與閥后接管等腰三角形四部分組成，其結構（見圖一）。

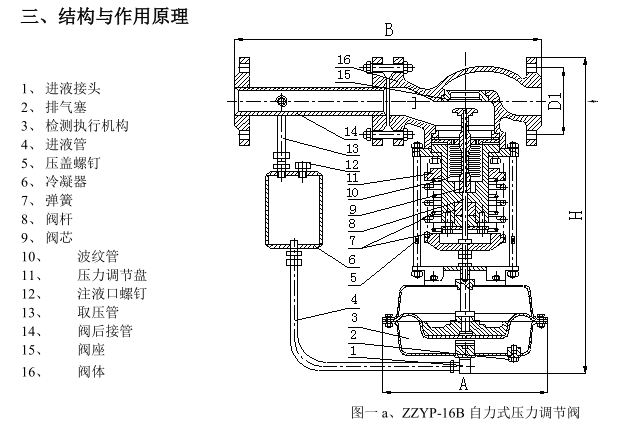

圖一a、用于控制閥后壓力的調壓閥，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

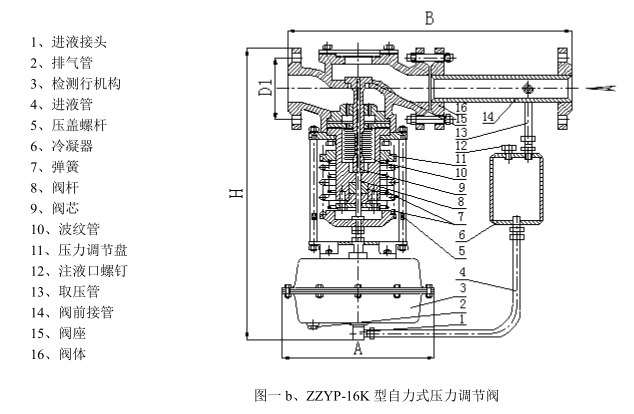

圖一b：用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下：介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動調芯，使閥門開啟度增大，直到閥前壓力下降到設定值為止。同理，如閥門開啟度減小，直到閥前壓力上升到設定值為止。
四、主要技術參數和性能指標、材料
1、主要技術參數和性能指標
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 額定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
| 公稱壓力PN（Mpa） | 1.6、4.0、6.4 |
| 壓力調節范圍（Kpa） | 15～50、 40～80、 60～100、 80～140、 120～180、 160～220、200～260、 240～300、 280～350、 330～400、 380～450、 430～500、480～560、 540～620、 600～700、 680～800、 780～900、 880～1000、600～1500、 1000～2500 |
| 流量特性 | 快開 |
| 調節精度（%） | ±5 |
| 使用溫度（℃） | ≤350 |
| 允許 泄漏量 | 硬密封（l/h） | 單座：≤10-4 閥額定容量（Ⅳ 級）；雙座、套筒≤5×10-3 閥額定容量（Ⅱ級） |
| 軟密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 11.60 |
| 減壓比 | 最大 | 10 |
| 最小 | 1.25 |
2、壓力調節范圍確定
壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍的中間值附近（見表一）。
壓力調節范圍（以薄膜式執行機構為例，1000～2500KPa視具體工況要求決定）
| 壓力調節范圍（Kpa） | 壓力分段范圍（Kpa） | 膜室有效面積（cm2） | 使用閥門口徑（mm） |
| 15～140 | 40～80 | 280 | 20～25 |
| 60～140 |
| 15～50 | 400 | 32～300 |
| 40～80 |
| 60～140 |
| 120～300 | 120～300 | 70 | 20～50 |
| 100 | 65～100 |
| 280 | 125～300 |
| 280～500 | 280～500 | 200 | 20～300 |
| 480～1000 | 480～1000 | 70 | 20～50 |
| 100 | 65～100 |
| 280 | 125～300 |
3、閥后壓力調節閥，其閥前壓力與閥后壓力的關系
自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥（B型），為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值，其要求可參見下表：
| 閥前壓力 | 閥后壓力 | 閥前壓力 | 閥后壓力 | 閥前壓力 | 閥后壓力 | 閥前壓力 | 閥后壓力 |
| 30 | 15～24 | 350 | 35～280 | 700 | 70～560 | 1250 | 125～1000 |
| 50 | 15～40 | 400 | 40～320 | 750 | 75～600 | 1500 | 150～1200 |
| 100 | 15～80 | 450 | 45～360 | 800 | 80～640 | 2000 | 200～1600 |
| 150 | 15～120 | 500 | 50～400 | 850 | 85～680 | 2500 | 250～2000 |
| 200 | 20～160 | 550 | 55～440 | 900 | 90～720 | 3000 | 300～2400 |
| 250 | 25～200 | 600 | 60～480 | 950 | 95～760 | | |
| 300 | 30～240 | 650 | 65～520 | 1000 | 100～800 | | |
4、外形尺寸與重量(單位：mm)
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 |
| 法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| 壓力調節范圍Kpa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 |
| A | 280 | 308 |
| 130-300 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 |
| A | 230 |
| 280-500 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 |
| A | 176 | 194 | 280 |
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 |
| A | 176 | 194 | 280 |
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 |
| A | 85 | 96 |
| 1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 |
| A | 85 | 96 |
| 重量Kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 |
| 導壓管接頭螺紋 | M16×1.5 |
5、主要零件材料
| 零件名稱 | 材料 |
| 閥 體 | ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
| 閥 芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥 座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥 桿 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 橡膠膜片 | 丁晴、乙炳、氟、耐油橡膠 |
| 膜 蓋 | A3、A4鋼涂四氟乙烯 |
| 填 料 | 聚四氟乙烯、柔性石墨 |

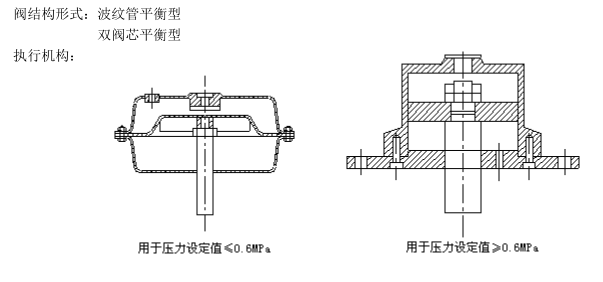

執行機構：

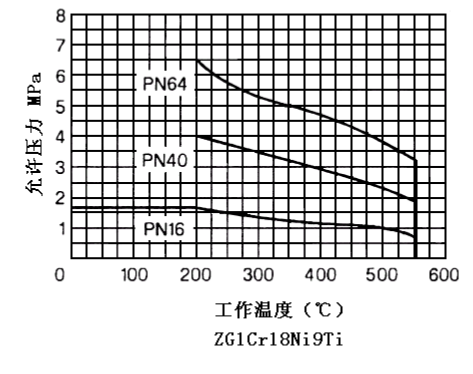

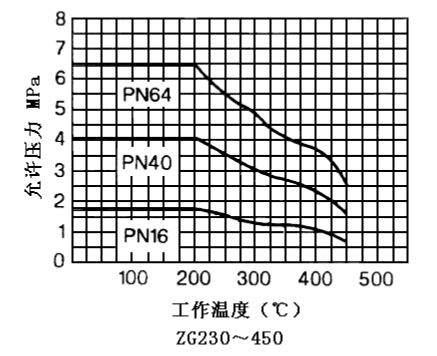

閥體工作溫度與允許壓力：
五、安裝、使用與維護

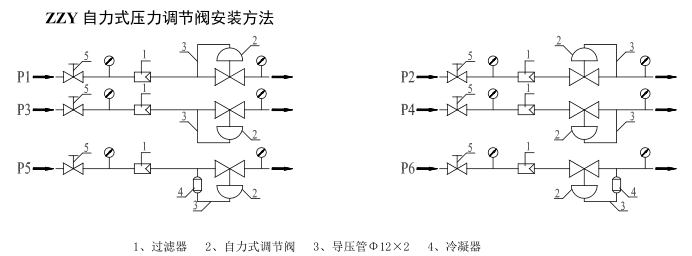

安裝方式說明
P1：調節氣體，閥前壓力調節（K型），過濾器（1）可以不安裝
P2：調節氣體，閥后壓力調節（B型），過濾器（1）可以不安裝
P3：調節液體，閥前壓力調節（K型），對于非清潔流體，應裝過濾器（1）
P4：調節液體，閥后壓力調節（B型），對于非清潔流體，應裝過濾器（1）
P5：調節蒸氣，閥前壓力調節（K型），應裝冷凝器（4），建議裝過濾器（1）
P6：調節蒸氣，閥后壓力調節（B型），應裝冷凝器（4），建議裝過濾器（1）
注意：安裝時取壓點離開調壓閥適當的距離，控制閥前壓力應大于2倍管道直徑，控制閥后壓力應大于6倍管道直徑。安裝冷凝器時應注意冷凝器的位置，使其高于膜頭而低于工藝管道，以保證冷凝器內充滿冷凝液。
六、安裝時，注意以下幾點：
1、安裝
（1） 冷凝器必須高于調壓閥的執行機構而低于閥后（閥后調壓閥）或閥前（閥前調壓閥）接管，以保證冷凝器內充滿冷凝液。
（2） 取壓點應取在離調壓閥適當的位置，閥前調壓閥應大于2倍管道直徑，閥后調壓閥應大于6倍管道直徑。
（3） 為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥，如圖五所示。

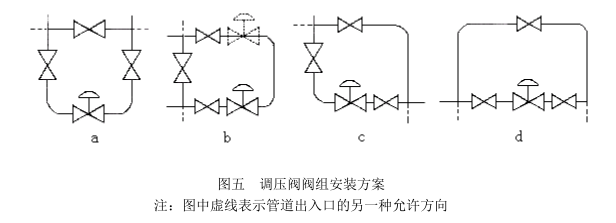

圖五 調壓閥閥組安裝方案注：圖中虛線表示管道出入口的另一種允許方向
（4） 調壓閥口徑過大（DN≥100時），應有固定支架。
（5） 介質流動方向與閥體上箭頭指向一致，前后管道中心應對準調壓閥兩法蘭中心，避免閥體受過大的應力。
（6） 閥前應設置過濾器以防止介質中雜質堵塞。
（7） 調節閥應安裝在環境溫度不超過-25℃~55℃的場合。
2、使用
在常溫下使用氣體或低粘度液體場合時的操作程序：（參見圖三）
（1） 緩慢開啟閥前后截止閥。
（2） 擰松排氣塞，直至氣體或液體從執行機構溢出為止。
（3） 然后重新擰緊排氣塞，調壓閥即可工作。所需壓力值的大小可通過壓力調節盤的調整而得到，調整時，注意觀察壓力表示值，動作應緩慢，不得使閥桿跟著轉
動。使用蒸汽場合時的操作程序：（參見圖四）
（1） 從冷凝器上擰下注液口螺釘。
（2） 擰樺執行機構排氣塞。
（3） 使用漏頭通過注液口加水直至排汽孔流出為止。
（4） 擰緊排氣塞，繼續注水直至溢出注液口。
（5） 擰緊注液口螺釘。
（6） 緩慢開啟調壓閥前后截止閥。
（7） 調整壓力調節盤，并觀察壓力表示值達到要求為止。
3、維修
調節閥投入運行后，一般維護工作量很小，平時只要觀察閥前、閥后壓力示值是否符合工藝所需值要求即可。另外，觀察填料函與執行機構是否滲漏，若滲漏應擰緊或更換填料及膜片。調壓閥常見故障排除方法（見表五）
表五
| 故障現象 | 產生原因 | 排除方法 |
閥后壓力不穩定隨著 閥前壓力變動而變動 | 1、閥芯被異物卡住 2、閥桿、推桿卡住 3、進液管道堵塞 | 1、重新拆裝排除異物 2、重新調整 3、疏通 |
閥后壓力降不下來，始 終在需求值上方變動 | 1、設定彈簧剛度太大 2、閥口徑過大 3、閥前壓力過高、減壓比過大 | 1、更換彈簧 2、更換較小口徑 3、閥前壓：閥后壓超過10:1應2級降壓 |
閥后壓力升不上去，始 終在需求值下方變動 | 1、設定彈簧剛度太小 2、閥口徑過小 3、減壓比過小 | 1、更換彈簧 2、更換圈套口徑 3、閥前壓：閥后壓低于1.25應提高閥前壓 |
閥前壓力升不上去，始 終在需求值下方動作 | 1、設定彈簧鋼度太小 2、閥芯被異物卡住 3、閥桿、推桿卡住 4、閥芯、閥座損壞、泄漏量過大 5、閥口徑太大 | 1、更換彈簧 2、重新拆裝 3、重新調整 4、重新研磨或更換 5、更換較小口徑 |
閥前壓力降不下去，始 終在需求值上方動作 | 1、設定彈簧剛度太大 2、口徑太小 3、閥芯、閥桿、推桿等卡死 | 1、更換彈簧 2、更換較大口徑 3、排除卡死原因，重新調整 |
閥后壓或閥前壓 波動過于頻繁 | 1、閥口徑過大 2、執行機構膜室容量太小 | 1、選擇恰當的閥口徑 2、在進液管道內增設阻尼器 |
七、訂貨須知
訂貨時請用戶提供以下資料：
| 型號 | 名稱 |
| 公稱通徑 | 公稱壓力 |
| 信號范圍 | 作用方式 |
| 介質參數 | 介質工作溫度 |
| 額定流量系數 | 固有流量特性 |
| 閥前最大壓力、閥前最小壓力、閥前正常壓力 | 閥后最大壓力、閥后最小壓力、閥后正常壓力 |
| 最大流量、最小流量、正常流量 | 液體粘度、液體重度、氣體重度 |
| 材質：閥芯、閥體、內閥件、填料 | 附件 |
| 工藝管道尺寸 | 耐蝕等特殊要求 |
| 自力式調壓范圍、調溫范圍、壓差調節范圍、微壓調節范圍 | |
