一、概述

氣動V型球閥是一種直角回轉式調節閥，它由GT系列氣動活塞式執行機構（單、雙作用）和V形球閥二部分組成。與電磁閥和電氣閥門定位器配套使用，輸入 4~20ma DC信號及0.5~0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可以實現全開-全閉的動作。該產品按其密封性能分為金屬密封與軟密封。由于氣動V型調節球閥為直角回轉結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，尤其適用于帶有纖維和微小顆粒介質的調節控制。同時還具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等特點。可廣泛應用于石油，化工、輕工、電力、制藥、造紙、冶金等工業自動控制系統中，作遠距離集中控制或就地控制。

二、特點

1、由于V型球閥流路簡單、流阻較小，因而流通能力較大。

2、V型球閥閥芯上具有近似等百分比流量特性的V型和具有近似線性流量特性的U型兩種缺口形式，因而無須通過定位器調整，即能實現不同流量特性的流量控制。

3、可調比可達到300∶1遠大于直通單、雙座調節閥。

4、具有較高的密封等級：軟密封結構的泄漏等級為GB/T4213 VI級；硬密封結構的泄漏等級為GB/T4213 IV級。

5、正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90O，即能實現作用方式的轉換。

6、結構簡單、維護方便。體積較小、易于安裝。

三、結構原理

1、結構

氣動V型球閥由氣動活塞式執行機構和V形球閥二部分組成。

氣動活塞式執行機構以分為單作用和雙作用二種。密封形式為軟密封和硬密封二種。

2、執行機構結構與動作原理（詳見GT系列氣動執行器說明書）

四、主要技術數據

1、閥體

公稱通徑：25~400mm（可制最小額定流量系數CV值：1.5）

公稱壓力：PN1.6，2.5, 4.0，6.4Mpa。

連接形式：對夾式（管道法蘭）：JB78-59 JB79-59 法蘭式：JB79-59

主要材質：304、316、316L、ZG251 ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti,襯四氟乙烯CF8，CF8m

溫度范圍：常溫-20℃~180℃，中溫-40℃~350℃

填料：V型聚四氟乙烯填料，柔性石墨。

2、閥內組件

閥芯型式：O型閥芯。

流量特性：快開特性。

材料：Icr18Ni9TI 0017Ni12Mo2Ti。

閥座材料：聚四氟乙烯（PTFE），特制PPL，金屬閥座。

可調比：350：1

3、執行機構

氣缸型式：單缸式或雙缸式。氣缸工作壓力：0.4～0.7Mpa。

氣缸開關時間：雙作用式1～5秒氣缸空氣耗量：1～131L(HES)

電磁閥電源：220V AC，24V AC，24V DC

行程：01～90O

環境溫度：—20℃～90℃（特殊需要：—40℃～150℃）

性能：（帶定位器）

基本誤差：2% 回差：2% 死區：0.6%

泄漏量：軟密封：GB / T4213 VI級；硬密封：GB / T4213 IV級

密封型式：可動不銹鋼硬密封座

附件選用：進口、國產電—氣閥門定位器

4、流量系數Kv

公稱通徑 DN	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	25	40	63	100	160	250	350	680	990	1600	2500	4000
允許壓差 △P	小于公稱壓力

5、固有流量特性：

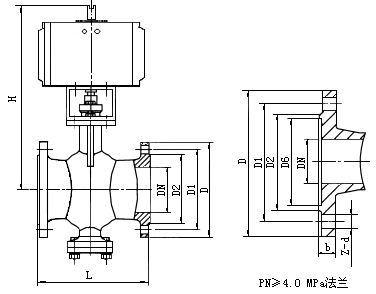

五、外形及連接尺寸

公稱壓力（Mpa）	公稱通徑（mm）	尺寸(mm)
		L	對夾式	法蘭式						H
		L	D	D	D1	D2	D6	b	Z-d	H
1.6	25	102	64	115	85	65		14	4-14	233
	32	114	82	145/150	110	85/84		16	4-18	280
	40	114	82	145/150	110	85/84		16	4-18	280
	50	124	100	160/165	125	100/99		16	4-18	362
	65	143	118	180/185	145	120/118		18	4-18	377
	80	165	130	195/200	160	135/132		20	8-18	410
	100	194	155	215/220	180	155/156		20	8-18	423
	125	213	185	245/250	210	185/184		22	8-18	436
	150	229	216	280/285	240	210/211		24	8-23	653
	200	243	264	335/340	295	265/266		26	12-23	703
	250	297	328	405	355	320/319		30	12-25	787
	300	338	373	460	410	375/370		30	12-25	827
2.5	25	102	64	115	85	65		16	4-14	233
	32	114	82	145/150	110	85/84		18	4-18	280
	40	114	82	145/150	110	85/84		18	4-18	280
	50	124	100	160/165	125	100/99		20	4-18	362
	65	143	118	180/185	145	120/118		22	8-18	377
	80	165	130	195/200	160	135/132		22	8-18	410
	100	194	155	230/235	190	160/156		24	8-23	423
	125	213	185	270	220	188/184		28	8-25	436
	150	229	216	300	250	218/211		30	8-25	653
	200	243	264	360	310	278/274		34	12-25	703
	250	297	328	425	370	332/330		36	12-30	787
	300	338	373	485	430	390/389		40	16 -30	827

公稱壓力（Mpa）	公稱通徑（mm）	尺寸(mm)
		L	對夾式	法蘭式						H
		L	D	D	D1	D2	D6	b	Z-d	H
2.5	25	102	68	115	85	65	58	16	4-14	262
	32	114	88	145/150	110	85/84	76	18	4-18	280
	40	114	88	145/150	110	85/84	76	18	4-18	280
	50	124	102	160/165	125	100/99	88	20	4-18	362
	65	143	122	180/185	145	120/118	110	22	8-18	400
	80	165	138	195/200	160	135/132	121	22	8-18	603
	100	194	162	230/235	190	160/156	150	24	8-23	616
	125	213	188	270	220	188/184	176	28	8-25	643
	150	229	218	300	250	218/211	204	30	8-25	685
	200	243	285	375	320	282/284	260	38	12-30	747
	250	297	345	445/450	385	345	313	42	12-34	933
	300	338	410	510/515	450	408/409	364	46	16-34	980
6.4	25	102	68	135/140	100	78	58	22	4-18	262
	32	114	88	165/170	125	95	76	24	4-23	280
	40	114	88	165/170	125	95	76	24	4-23	280
	50	124	102	175/180	135	105	88	26	4-23	362
	65	143	122	200/205	160	130	110	28	8-23	400
	80	165	138	210/215	170	140	121	30	8-23	603
	100	194	162	250	200	168	150	32	8-25	616
	125	213	188	295	240	202	176	36	8-30	643
	150	229	218	340/345	280	240	204	38	8 -34	685
	200	243	285	405	345	300	260	44	12 -34	747
	250	297	345	470	400	352	313	48	12 -41	933
	300	338	410	530	460	412	364	54	16 -41	980

六、安裝使用注意事項

1、氣動V型球閥時，應使介質的流向為開方向。

2、V型球閥旁應設有旁通管路，以便在不影響生產的情況下對閥門進行檢修和更換。

3、開、氣關方式調整時，只需將執行機構拆下，然后將閥芯連同閥桿位置旋轉900，再將執行機構裝上，即能實現作用方式的轉換。

七、訂貨需知

1.產品型號與名稱

2.公稱通徑DN（mm）

3.公稱壓力

4.流量特性

5.閥體材質

6.額定流量系數

7.介質種類和溫度范圍

8.閥前后壓力

9.氣源壓力及控制方式

10.其它特殊要求

11.建議用戶安裝空氣過濾器和減壓閥
