一、概述
氣動三通Y型球閥由氣動活塞執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。
氣動三通Y型球閥產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。
T型三通可使三路正交的管道互相連通即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。
L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。
三通球閥按作用方式分單作用與雙作用兩種方式。單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小
閥體
型式兩開式鑄造球閥
公稱通徑DN15~200mm
公稱壓力PN1.6、4.0、6.4MPa、 ANSI 150、300 、JIS 10K、20k
連接型式法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上閥蓋標準型：與閥體一體鑄造
工作溫度-20~+180℃ -20~300℃（對位聚苯閥座）
填料聚四氟乙烯、石墨
執行機構
型式ATS單作用氣動活塞執行機構（帶彈簧復位）AT雙作用氣動活塞執行機構
供氣壓力0.4~0.7MPa
氣源接口1/4NPT
閥作用型式單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關
閥內組件
閥芯形式T型、L型、Y型球型閥芯
流量特性快開特性
閥座聚四氟乙烯、增強聚四氟乙烯、對位聚苯
材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
閥芯轉角90°120°135°
附件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
120度Y型氣動三通切換球閥產品概述
氣動Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。氣動Y形三通球閥由氣動執行機構和Y形三通球閥組成。Y形三通球閥的閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料，
氣動Y型三通球閥結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求。適用各種苛刻工況，軟密封適用≤200℃以下工況，硬密封碳鋼不超過425℃。
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
120度Y型氣動三通切換球閥技術參數
1.閥體參數
產品型號 |
Q642F-16-40C |
Q642F-16-40P |
Q642F-16-40R |
Q642Y-150-300LBC |
Q642Y-150-300LBP |
Q642Y-150-300LBR |
閥體 |
WCB |
CF8 |
CF8M |
球體 |
CF8 |
CF8 |
CF8M |
閥桿/固定圈 |
2Cr13 |
304 |
316 |
閥座 |
PTFE |
PTFE |
PTFE |
填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
適用介質 |
氣體、粉料顆粒 |
|
適用溫度 |
-29～150℃ |
-29～150℃ |
執行器型號 |
AT系列雙作用氣動執行器 |
供氣壓力 |
0.55～0.7MPa |
氣源接口 |
G1/4" |
環境溫度 |
-30～+70℃ |
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
2.執行器參數

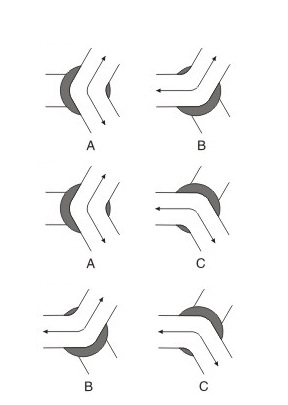

120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合
120度Y型三通球閥結構特點：
本產品的流道形式為120°切換，流道平坦、流體阻力小、流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好的、很順的切換。
球體和閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度＞HRC60）、超音速涂鎢鈷合金（硬度＞HCR70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用280℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
二、整機工作原理

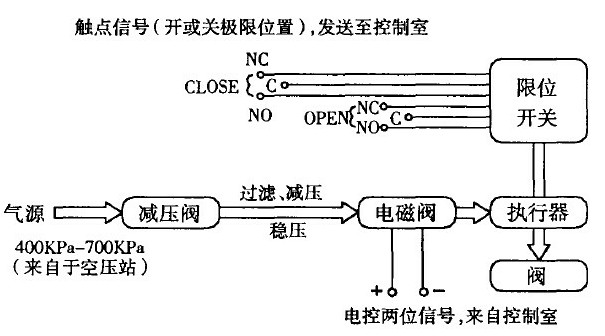

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。
?電磁閥：配二芯線一根
?限位開關：配四芯線一根
三、閥芯結構
120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合

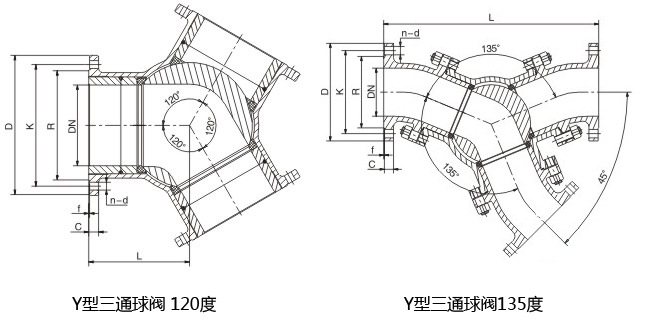

120度Y型三通球閥尺寸圖
| DN |
L |
D |
K |
R |
C |
f |
n-d |
| 50 |
110 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
| 65 |
130 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
| 80 |
150 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
| 100 |
170 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
| 125 |
190 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
| 150 |
210 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
| 200 |
245 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
| 250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-25 |
主要由閥體、閥桿、球芯、閥座、填料等主要零件組成。標準球芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
四、訂購須知
1.請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2.根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3.可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
