1、概述
Q641氣動美標球閥由球閥和氣動活塞式執行機構組成。DN15~200為浮動球式結構。DN250”~300為固定球式結構，閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，壽命長。執行機構采用公司的GT系列活塞氣動執行機構。該執行機構具有體積小，重量輕、輸出力大等特點，且活塞和缸體間配有摩擦系數較低的非金屬導向環，避免了活塞與缸體的直接接觸。降低了摩擦力，因而執行機構動作靈敏、使用壽命長。R2658氣動O形切斷球閥具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、輕工。
2、閥體
型式： 直通兩開式全腔型鑄造球閥
公稱通徑：DN15~300mm
公稱壓力：L級：JIS 10K、ANSI 150#、PN1.6MPa
8B(200A)以下………………….浮動球型
10B（250A）以上……………固定球型
M級：JIS 20K、ANSI 300#、PN4.0MPa 6.4MPa
6B(150A)以下………………….浮動球型
8B(200A)以上…………………固定球型
連接型式 法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料：WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti
（CF8、CF8M、CF3、CF3M）
(SCPH2、SCS13A、SCS14A)
注：可根據用戶要求提供其它材料
上閥蓋 標準型：與閥體一體鑄造
工作溫度：-20~+200℃ -20~300℃（閥座材料對位聚苯）
填料： 聚四氟乙烯、石墨
3、閥內組件
閥芯形式 圓柱型通孔球型閥芯
流量特性 快開特性
閥座 聚四氟乙烯、增強聚四氟乙烯、對位聚苯
材料 2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
墊圈 增強聚四氟乙烯、石棉
閥芯轉角 90°
4、球閥閥體特點：
●采用了閥桿防飛結構設計，即使在帶壓情況下松開填料壓蓋螺栓，閥桿也不會因介質壓力而沖出產生危險；
●獨特的防火設計使閥門在火災時能有效減少外漏，將火災損失減少的最小；
●防靜電設計能有效釋放閥門因開關過程中的摩擦產生的靜電，避免靜電火花對管道帶來的可能發生火災的危險；
●開關靈活，密封性能可靠，可根據用戶要求提供ISO5211標準頂法蘭，方便用戶改變驅動方式，使用壽命長。
5性能
閥座泄漏率：完全切斷無泄漏
6、執行機構
型式 GTE(ATS)單作用氣動活塞執行機構（帶彈簧復位）GTD(AT)雙作用氣動活塞執行機構
供氣壓力 0.4~0.7MPa
氣源接口 1/4NPT
閥作用型式 單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關。
7、附件（根據要求配置）
電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。
8、技術參數和性能指標
● 球閥主要技術參數
公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
額定流量系數 Kv | 20 | 38 | 72 | 112 | 170 | 273 | 400 | 510 | 940 | 1450 | 2200 | 3500 | 5100 | |
配 執 行 機 構 型 號 | PN 10 16 | 雙 作 用 | GTD52 | GTD65 | GTD 80 | GTD 90 | GTD 100 (GTD 115) | GTD 125 | GTD 145 (GTD 160 | GTD 160 | GTD 190 | GTD 210 (GTD 255) | |
| |
| |
| |
單 作 用 | GTE65 | GTE80 | GTE 90 (GTE 100) | (GTE 100) (GTE 115) | GTE 125 (GTE 145) | GTE 160 (GTE 190) | GTE 190 (GTE 210) | GTE 210 (GTE 255) | GTE 255 | | |
| |
| |
| |
PN 40 64 | 雙 作 用 | GTD52 | GTD65 | GTD 80 | GTD 90 | GTD 100 | GTD 125 | GTD 160 | GTD 190 (GTD 210) | GTD 255 | | |
| |
| |
| |
單作 用 | GTE 65 | GTE80 | GTE 90 | GTE 100 | GTE 115 | GTE 145 | GTE 190 | GTE 210 | GTE 255 | | |
| |
氣源操作壓力 Kpa | 500 | |
公稱壓力 Mpa | 1.0、1.6、4.0、6.4 | |
額定轉角° | 90 | |
流量特性 | 快開 | |
注：1、GTE為單作用執行機構，GTD為雙作用執行機構。
2、GTD52型執行機構帶手輪機構時，應增大一檔為GTD65。
3、括號內選用的執行機構，適用于非潤滑的干氣介質及壓差較大場合。
壓力等級 | 試驗壓力(Mpa） |
公稱壓力（PN） | 磅級（Class） | 殼體試驗 | 密封試驗 |
1.0 | - | 1.5 | 1.1 |
1.6 | - | 2.5 | 1.76 |
2.5 | - | 3.8 | 2.75 |
4.0 | - | 6.0 | 4.4 |
6.4 | - | 9.6 | 7.04 |
- | 150 | 3.0 | 2.2 |
- | 300 | 7.6 | 5.6 |
- | 600 | 15.0 | 11.0 |
- | 10K | 2.4 | 1.5 |
- | 20K | 5.8 | 4.0 |
7.1技術規范7.2試驗壓力
設計依據 | 國標系列 | 美標系列 |
設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
連接法蘭 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 |
對焊端 | GB/T12224 | ANSI B16.25 |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
8、整機工作原理
當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。
電磁閥：配二芯線一根
限位開關：配四芯線一根

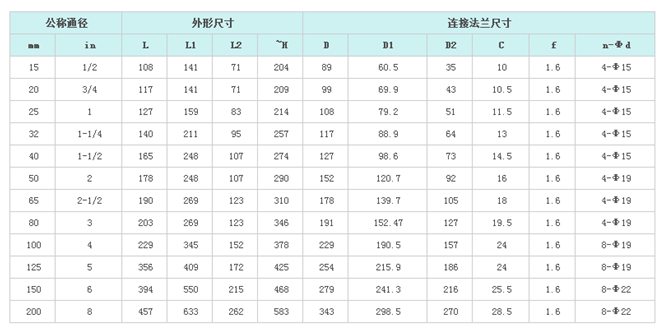

9、Q641氣動球閥主要外形和連接尺寸(配GT系列氣動執行器)
配GTE\GTD執行機構O型球閥外形尺寸圖
注：1、括號內為非潤滑的干氣介質及壓差較大場合執行機構的尺寸。
2、系列球閥結構長度及連接法蘭尺寸可根據JB78—59標準或用戶要求設計制造。
3、根據不同閥門扭矩，使用不同介質，適配的執行器型號可能有所不同，相關尺寸隨之變化。
注：1、括號內為非潤滑的干氣介質及壓差較大場合執行機構的尺寸。
2、系列球閥結構長度及連接法蘭尺寸可根據JB78—59標準或用戶要求設計制造。
3、根據不同閥門扭矩，使用不同介質，適配的執行器型號可能有所不同，相關尺寸隨之變化。
