概述

電動保溫球閥又稱BQ941F（PPL）二通保溫球閥，由于采用了蒸汽等加熱介質夾套保溫，故即使外界溫度降到了零度以下，本閥仍能靈活操作，保證輸油管道或易結晶流體能啟閉自如，流路暢通，是重油、粘度食品、瀝青等介質的控制閥門。

執行機構參數

1殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，有IP68和防爆型供選擇。

2全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。

3帶斷電手動操作，自動時手柄可固定在執行器背面，方便、簡單、易操作。

4指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。

5機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)。

6底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

主要部件材質

閥體	WCB	304	316	304L	316L
球芯	304	304	316	304L	316L
閥桿	2Cr13	0Cr18Ni9	316	304L	316L
填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨	柔性石墨

密封材質選擇

選擇	常溫	增強	通用溫度	高溫	耐磨、高溫
材料代號	F	FS	M	PPL	Y、H
適用溫度	≤150℃	≤200℃	≤250℃	≤300℃	≤425℃

夾套配管規格

夾套連接方式
內螺紋連接	DN15-DN20為G3/8	DN25-DN150為G1/2	DN200以上為G3/4
法蘭連接	DN15-DN50為15法蘭	DN65-DN150為20法蘭	DN200以上為25法蘭

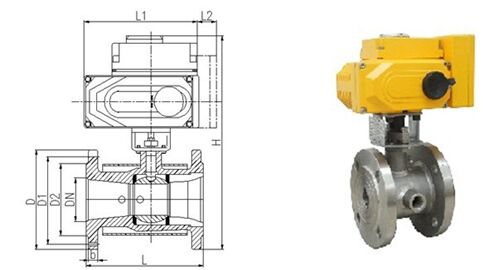

參考外形尺寸

縮口型保溫球閥法蘭加大型保溫球閥

BQ941PPL PN16（法蘭不加大系列1）單位：mm

公稱通徑	連接尺寸mm						>外形尺寸（參考值）
公稱通徑	L	D	D1	D2	b	Z-Φd	L1	H
15	95	95	65	45	16	4-Φ14	161	320
20	105	105	75	55	16	4-Φ14	161	330
25	160	115	85	65	16	4-Φ14	161	345
32	200（165）	135	100	78	18	4-Φ18	161	365
40	205（180）	145	110	85	18	4-Φ18	188	380
50	220（200）	160	125	100	18	4-Φ18	188	395
65	220	180	145	120	18	4-Φ18	268	415
80	250	195	160	135	20	8-Φ18	268	430
100	280	215	180	155	20	8-Φ18	268	460
125	320	245	210	185	22	8-Φ18	268	490

注：（）長度有兩種選擇， L2尺寸為調節型閥門控制模塊，固定為40mm

BQ941PPL PN16（法蘭加大一級系列2）單位：mm

>公稱 >通徑	連接尺寸mm						外形尺寸（參考值）
>公稱 >通徑	L	D	D1	D2	b	Z-Φd	L1	H
15	95	105	75	55	14	4-Φ14	161	330
20	105	115	85	65	14	4-Φ14	161	340
25	160	135	100	78	16	4-Φ18	161	360
32	200（165）	145	110	85	16	4-Φ18	161	370
40	205（180）	160	125	100	16	4-Φ18	188	390
50	220（200）	180	145	120	18	4-Φ18	188	410
65	220	195	160	135	20	8-Φ18	268	460
80	250	215	180	155	20	8-Φ18	268	480
100	280	245	210	185	22	8-Φ18	268	510
125	320	280	240	210	24	8-Φ23	268	545
150	360	335	295	265	26	8-Φ23	268	610
200	400	405	355	320	30	12-Φ25	268	680

注：（）長度有兩種選擇，L2尺寸為調節型閥門控制模塊，固定為40mm
