氣動軟密封蝶閥（調節閥/開關型），可采用智能控制與定位、與西門子公司生產的電氣閥門定位器或國產電氣閥門定位器配套，輸入4~20mA DC信號及0.5~0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。
特點
氣動軟密封蝶閥（調節閥/開關型）具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。可廣泛應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中作遠距離集中控制或就地控制。
工作原理和結構
氣動調節蝶閥由氣動活塞式執行機構與蝶閥組合構成。（如圖GT系列氣動執行機構相同規格有雙作用式、單作用式(彈簧復位)；）
標準旋轉軸角度可調節-5～+50范圍；所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損；外殼表面陽
極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、 螺母為不銹鋼；單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧
數量；連接、安裝接口標準化模塊設計，方便配裝球閥、蝶閥、信號盒及控制附件；可選擇旋轉方向順時針旋轉或逆時針旋轉；
兩端調節螺絲可調節小于標定角度調整。特殊的腐蝕環境可采用不銹鋼外殼。
蝶閥是在圓柱形的閥體通道內，安有一個圓盤狀蝶形閥板，它繞著軸線作0~ 90°旋轉。蝶板處在0°時，閥門全閉，旋轉到90度時，則閥門全開。蝶閥結構簡單、體積小、重量輕，操作靈活、安裝方便、流通能力大等優點，旋轉90°即可快速啟閉。蝶閥具有較好的流量控制特性，蝶閥處于完全開啟位置時，只有蝶形閥板厚度是介質流經閥體時的唯一阻力，所產生的壓力降較小。蝶閥與管道連接有對夾式、法蘭式和對焊連接等幾種。對夾式蝶閥是用雙頭螺栓將閥門夾接在兩管道法蘭之間。法蘭式 蝶閥是閥門上帶有法蘭，用螺栓將閥門兩端法蘭與管道上的法蘭連接起來。還有一種就是蝶閥體與管道直接焊接，用于高壓管道。蝶閥采用三偏心的密封結構，使閥門在開啟、關閉過程中既可減少閥座與蝶板密封面之間的磨損，使閥門開啟阻力小，并具有越關越緊的功能。蝶閥的密封結構是蝶閥的關鍵部分，直接關系到蝶閥的整體性能，決定它的壽命與效果。蝶閥有彈密封和金屬硬密封兩種基本密封形式。彈性金屬硬密封的密封力依靠彈性環產生微量變形與閥座吻合嚴密，而開啟時變形消失，并迅速脫離密封面，能在較高溫度和較高壓力下使用。不同的密封形式適用于不同介質和介質的溫度。

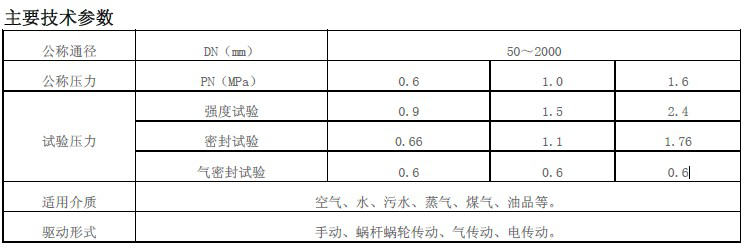

主要技術數據
1、閥體
公稱通徑：50~1400mm
公稱壓力：PN1.0～4.0 Mpa
連接形式：法蘭式按JB78-59、JB79-59
材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、
ZG1Cr18Ni12MoTi、CF8、CF8M襯四氟乙烯
溫度范圍：常溫-40℃~180℃、中溫-40℃~+450℃
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉編織填料、柔性石墨
2、閥內組件
閥芯型式：閥板
流量特性：直線性
材料：Icr18Ni9Ti、0Or17Ni12Mo2
閥座材料：四氟乙烯（PTFE）、橡膠圖2
閥桿材料：不銹鋼、襯四氟乙烯
可調比：100：1

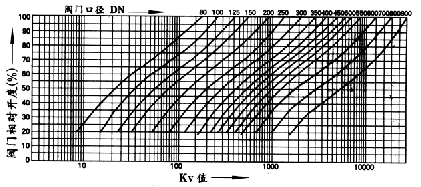

3、理想固有流量特性
圖3
4、執行機構
氣缸形式：單缸式或雙缸式
氣缸工作壓力：0.4~0.7Mpa
氣缸開關時間：雙作用式1~5秒
氣缸空耗量：1~131L
電磁閥電源：220V AC、24V AC

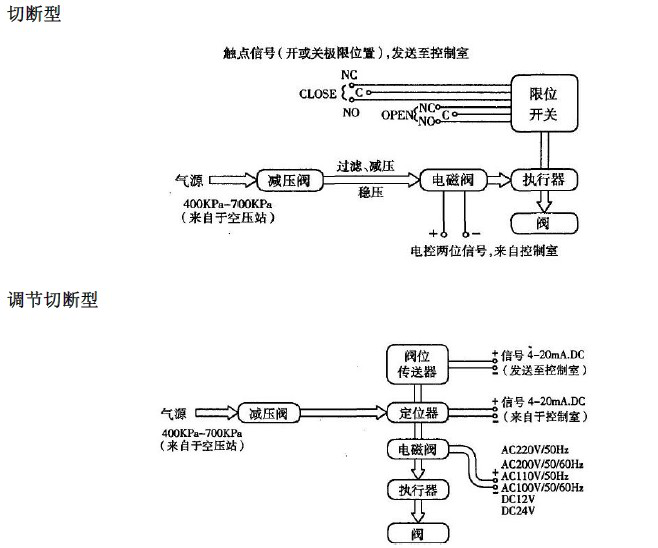

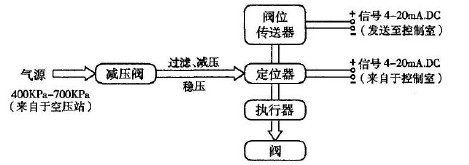

5、整機電、氣管線連接圖
調節型
用戶現場配管配線要求
◇壓縮空氣配管大小：
見蝶閥+活塞執行機構標準配置表，配管數量：一根
◇電氣配線如下：
定位器：輸入信號配二芯線一根
閥位傳送器：配二芯線一根
電磁閥：配二芯線一根
限位開關：配四芯線一根
備注：根據原理圖中附件的不同的配置而選擇相應的配線。
安裝尺寸
1、D671X(F)對夾式氣動蝶閥外形及連接尺寸
圖4
單位：mm
公稱通徑DN | 外形尺寸 | 連接尺寸 |
L | H | H1 | 1.0MPa | 1.6MPa |
D | Z-d | D | Z-d |
50 | 43 | 400 | 112 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 420 | 115 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 438 | 120 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 524 | 138 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 570 | 164 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 635 | 175 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 690 | 205 | 295 | 8-22 | 295 | 12-22 |
250 | 68 | 767 | 240 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 890 | 290 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 952 | 320 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 1070 | 350 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 1140 | 380 | 565 | 20-26 | 585 | 20-33 |
500 | 127 | 1200 | 410 | 620 | 20-26 | 650 | 20-33 |
2、
D641X(F)法蘭式氣動蝶閥
圖5
單位：mm
公稱通徑DN | 結構長度L（標準值） | 外形尺寸（參考值） | 連接尺寸（標準值） |
PN1.0MPa | PN1.6MPa |
L | H1 | L1 | L2 | D1 | D | z-d | D1 | D | z-d |
50 | 108 | 63 | 140 | 50 | 125 | 165 | 4-18 | 125 | 165 | 4-18 |
65 | 112 | 70 | 164 | 70 | 145 | 185 | 4-18 | 145 | 185 | 4-18 |
80 | 114 | 83 | 190 | 70 | 160 | 200 | 8-18 | 160 | 200 | 8-18 |
100 | 127 | 105 | 210 | 70 | 180 | 220 | 8-18 | 180 | 220 | 8-18 |
125 | 140 | 115 | 210 | 70 | 210 | 250 | 8-18 | 210 | 250 | 8-18 |
150 | 140 | 137 | 276 | 102 | 240 | 285 | 8-22 | 240 | 285 | 8-22 |
200 | 152 | 164 | 378 | 125 | 295 | 340 | 8-22 | 295 | 340 | 12-22 |
250 | 165 | 206 | 432 | 125 | 350 | 395 | 12-22 | 355 | 406 | 12-26 |
300 | 178 | 230 | 524 | 160 | 400 | 445 | 12-22 | 410 | 460 | 12-26 |
350 | 190 | 248 | 524 | 160 | 460 | 505 | 16-22 | 470 | 520 | 16-26 |
400 | 216 | 289 | 648 | 200 | 515 | 565 | 16-26 | 525 | 580 | 16-30 |
450 | 222 | 320 | | | 565 | 615 | 20-26 | 585 | 640 | 20-30 |
500 | 229 | 343 | | | 620 | 670 | 20-26 | 650 | 715 | 20-33 |
注：結構長度本公司優先采用短系列，如需長系列訂貨時請注明。
訂貨須知
1、產品型號與名稱；
2、公稱通徑DN（mm）；
3、公稱壓力；
4、流量特性；
5、閥體材質與密封要求；
6、額定流量系數；
7、介質種類和溫度范圍；
8、閥前后壓力（壓差）；
9、氣源氣壓和控制信號；
10、其它特殊要求 。
