大口徑氣動蝶閥

下一條：NBKVD673H氣動硬密封蝶閥

上一條：氣動粉體專用蝶閥

產品概況應用案例

氣動法蘭式硬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的裝置。

選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。

三偏心蝶閥顧名思義，就是給蝶閥了做了三次偏心，這種設計工藝使得三偏心蝶閥擁有廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。之所以擁有這些優點，得益于三偏心蝶閥的結構，本篇文章就來聊一聊三偏心蝶閥的結構和原理。

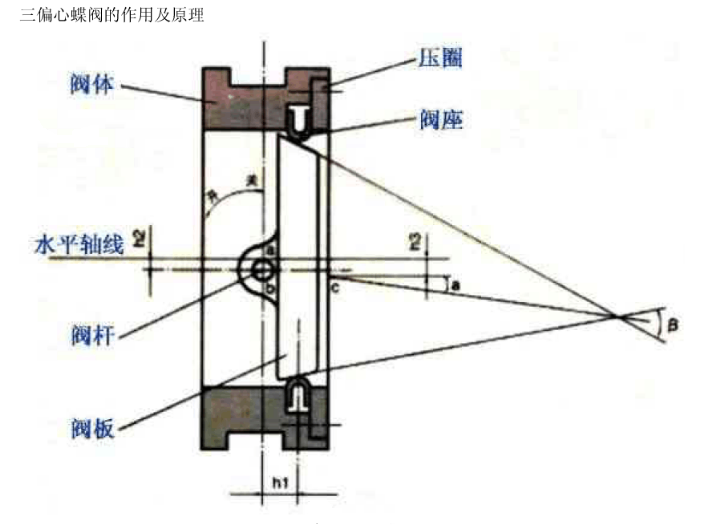

三偏心蝶閥結構圖

三偏心蝶閥的三個三篇分別是指：

第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。

把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。

三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中

一、產品特點及優點

1、三偏心結構是在設計時將軸偏離密封面中心線，形成第一個偏心；軸稍稍偏離管路中心線，形成第二個偏心；這兩個偏心的目的是在閥門開關過程中減少閥座與密封面之間的摩擦。第三個偏心使用了凸輪效應，從而實現閥門90°行程中閥座與閥板上的密封圈之間的接觸無摩擦，去除了磨損和泄漏的可能。

2、彈性金屬密封使閥門具有零泄漏性能，扭矩密封確保閥門持續的雙向零泄漏特性。

3、一體式硬面閥座可滿足許多工況使用，壽命長、維修少。

4、鑄造閥體，金屬硬密封可適用于高溫（450℃~800℃）介質。

5、全金屬結構加上零泄漏性能，使閥門具有“本質火災安全”特性。

6、硬質軸承、結構超長，加上增強柔性石墨軸承保護圈，更增加了其可靠性。

7、外檔式防吹出閥桿安全可靠。

8、主要適用于冶金行業（如加熱爐，煤氣站，高爐，燒結等），輕工行業（如玻璃加熱爐，退火爐）等高低溫的煤氣，高溫空氣的調節及切斷。

二、應用標準

1. 質量保證：ISO9001

2. 設計：參照GB12338，MSS－SP－68

3. 結構體長度：參照GB12221－89

4. 法蘭標準：JB/T79.1－94；ANSI；JIS；DIN及其它標準

5. 測試標準：GB/T4213－92，API598

三、工作原理

氣動執行機構提供閥板開啟和關閉所需的扭矩，所需供氣壓力為：400KPa－700KPa(最高1000KPa),供氣壓力增加，其輸出力矩會增大。當需對閥門開度進行調節時，需配置定位器，此時輸入信號（標準電信號4~20mA）變化時，通過定位器精確的控制性能，按照力平衡原理，使閥門動作并準確定位。如配用智能閥門定位器，則可接受現場總線信號。如配上閥位傳送器，則可將閥門實際開度以電信號反饋回控制室。當需閥門執行開關兩位功能時，需配置電磁閥，以它的通斷來控制執行機構的進、排氣孔工作，從而完成輸出力矩轉向且讓閥門迅速打開或關閉。為了在斷電或斷氣時閥門復位，可選用彈簧復位執行機構。為了使氣源壓力穩定，可以在執行機構之前加入減壓閥，同時，為了在氣源壓力降低或發生故障時保持閥門位置，可以在執行機構之前加入鎖止閥。為了將閥門在開、關位置狀態以電信號反饋給控制室，可以在執行機構頂部加入限位開關。當系統出現故障時，可以使用手輪取代執行機構輸出力矩讓閥板轉動。手動自動之間切換自如。

公稱通徑DN（mm）		50-2000（DN800以上請與公司市場營銷部或技術部聯系）
公稱壓力PN（Mpa)		1.6	2.5		4.0
公稱壓力（Mpa)	強度試驗	2.4	3.75		6.0
	密封試驗	1.76	2.75		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～550℃
執行器	型號	GT系列、AT系列、AW系列
	氣源壓力	0.4-0.7Mpa

額定CV值

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500	600
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760	9710
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000	2060
DN閥門口徑	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000	2400
60°開度	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	27880	36540	44950	57630	67700	600	96600	109600

主要外形及連接尺寸 D643(H、Y、F)-16(1.6MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/205	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/315	75	185	145	118	3	4-φ18	GTD65/GTE80
80	114	190/246	91/101	365/375	85	200	160	132	3	8-φ18	GTD80/GTE90
100	127	210/295	101/112	420/436	130	220	180	156	3	8-φ18	GTD90/GTE100
125	140	247/398	112/139	436/462	175	250	210	184	3	8-φ18	GTD100/GTE125
150	140	308/478	139/176	466/543	190	285	240	211	3	8-φ22	GTD125/GTE160
200	152	378/724	176/228	593/665	215	340	295	266	3	12-φ22	GTD160/GTE210
250	165	432/928	206/275	682/752	265	405	355	319	3	12-φ26	GTD190/GTE255
300	178	524/928	228/275	725/772	305	460	410	370	4	12-φ26	GTD210/GTE255
350	190	648/1033	275/324	832/880	340	520	480	429	4	16-φ26	GTD255/GTE300
400	216	648/1129	275/380	862/968	360	580	525	480	4	16-φ30	GTD255/GTE350
450	222	715/1845	324/527	945/1005	400	640	585	548	4	20-φ30	GTD300/AW28S
500	229	795/1845	380/527	1058/1060	430	715	650	609	4	20-φ33	GTD350/AW28S
600	267	795/2605	380/545	1108/1195	490	840	770	720	5	20-φ36	GTD350/AW35S
700	292	1380/2605	1170/1255	1170/1255	555	910	840	794	5	24-φ36	AW28/AW35S
800	318	1860/2605	1325/1365	1325/1365	620	1025	950	901	5	24-φ39	AW35/AW40S

注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200--1600。

主要外形及連接尺寸D643(H、Y、F)-25(2.5MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/325	75	185	145	118	3	8-φ18	GTD65/GTE90
80	114	190/295	91/112	365/391	85	200	160	132	3	8-φ18	GTD80/GTE100
100	127	210/340	101/127	420/457	130	235	190	156	3	8-φ22	GTD90/GTE115
125	140	247/395	112/139	436/462	175	270	220	184	3	8-φ26	GTD100/GTE125
150	140	308/438	139/176	466/543	190	300	250	211	3	8-φ26	GTD125/GTE160
200	152	378/724	176/228	593/665	215	360	310	274	3	12-φ26	GTD160/GTE210
250	165	432/928	206/275	682/752	265	425	370	330	3	12-φ30	GTD190/GTE255
300	178	524/1033	228/324	702/820	305	485	430	389	4	16-φ30	GTD210/GTE300
350	190	648/1129	275/380	832/938	340	555	490	448	4	16-φ33	GTD255/GTE350
400	216	715/1129	324/380	910/968	360	620	550	503	4	16-φ36	GTD300/GTE350
450	222	795/1845	380/527	1005/1010	400	670	640	548	4	20-φ36	GTD350/AW28S
500	229	795/1845	380/527	1058/1065	430	730	660	609	4	20-φ36	GTD350/AW28S
600	267	1380/2605	507/545	1110/1195	490	845	770	770	4	20-φ39	AW28/AW35S
700	292	1860/2605	545/545	1255/1295	555	960	875	875	5	24-φ42	AW28/AW40S
800	318	1860/2605	545/545	1325/1365	1085	1085	990	990	5	24-φ48	AW35/AW40S

主要外形及連接尺寸D643(H、Y、F)-40（40MPpa）

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	190/295	91/112	310/341	75	185	145	118	3	8-φ18	GTD80/GTE100
80	114	210/340	106/127	375/412	85	200	160	132	3	8-φ18	GTD90/GTE115
100	127	247/398	139/176	436/462	130	235	190	156	3	8-φ22	GTD100/GTE125
125	140	308/478	176/228	13	175	270	220	184	3	8-φ26	GTD125/GTE160
150	140	378/724	228/324	543/615	190	300	250	211	3	8-φ26	GTD160/GTE210
200	152	524/1030	275/380	665/760	215	375	320	284	3	12-φ26	GTD210/GTE300
250	165	648/1129	324/460	752/858	265	450	385	315	3	12-φ33	GTD255/GTE350
300	178	715/1129	380/460	820/880	305	515	450	409	4	16-φ33	GTD300/AW28S
350	190	795/1845	460/545	938/940	340	580	610	465	4	16-φ36	GTD350/AW28S
400	216	715/1129	380/527	970/1055	360	660	585	535	4	16-φ39	AW28/AW35S
450	222	1380/2605	545/545	1005/1090	400	685	610	560	4	20-φ39	AW28/AW35S
500	229	1860/2605	545/545	1145/1185	430	755	670	615	4	20-φ42	AW35/AW40S
600	267	1860/2605	545/545	1195/1235	490	890	795	735	4	20-φ48	AW35/AW40S

主要外形及連接尺寸 D673(H、Y、F)-16(1.6Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164214	75/91	277/205	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/315	75	185	145	4-φ18	GTD65/GTE80
80	46	190/246	91/101	365/375	85	200	160	8-φ18	GTD80/GTE90
100	52	210/295	101/112	420/436	130	220	180	8-φ18	GTD90/GTE100
125	56	247/398	112/139	436/462	175	250	210	8-φ18	GTD100/GTE125
150	56	308/478	139/176	466/543	190	285	240	8-φ22	GTD125/GTE160
200	60	378/724	176/228	593/665	215	340	295	12-φ22	GTD160/GTE210
250	68	432/928	206/275	682/752	265	405	355	12-φ26	GTD190/GTE255
300	78	524/928	228/275	725/772	305	460	410	12-φ26	GTD210/GTE255
350	78	648/1033	275/324	832/880	340	520	470	16-φ26	GTD255/GTE300
400	102	648/1129	275/380	862/968	360	580	525	16-φ30	GTD255/GTE350
450	114	715/1845	324/527	945/1005	400	640	585	20-φ30	GTD300/AW28S
500	127	795/1845	380/527	1058/1060	430	715	650	20-φ33	GTD350/AW28S
600	154	795/2605	380/545	1108/1195	490	840	770	20-φ36	GTD350/AW35S
700	165	1380/2605	527/545	1170/1255	555	910	840	24-φ36	AW28/AW35S
800	190	1860/2605	545/545	1325/1365	620	1025	950	24-φ39	AW35/AW40S

注：數據 XXX，XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。

*根據不同的閥門扭矩、使用介質選配，不同的執行器型號．其相關尺寸隨之變化。

GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200～1600。

主要外形及連接尺寸 D673(H、Y、F)-25(2.5Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/325	75	185	145	8-φ18	GTD65/GTE90
80	46	190/295	91/112	365/391	85	200	160	8-φ18	GTD80/GTE100
100	52	210/340	101/127	420/457	130	235	190	8-φ22	GTD90/GTE115
125	56	247/395	112/139	436/462	175	270	220	8-φ26	GTD100/GTE125
150	56	308/438	139/176	466/543	190	300	250	8-φ26	GTD125/GTE160
200	60	378/724	176/228	593/665	215	360	310	12-φ26	GTD160/GTE210
250	68	432/928	206/275	682/752	265	425	370	12-φ30	GTD190/GTE255
300	78	524/1033	228/324	702/820	305	485	430	16-φ30	GTD210/GTE300
350	78	648/1129	275/380	832/938	340	555	490	16-φ33	GTD255/GTE350
400	102	715/1129	324/380	910/968	360	620	550	16-φ36	GTD300/GTE350
450	114	795/184	380/527	1005/1010	400	670	640	20-φ36	GTD350/AW28S
500	127	795/1845	280/527	1058/1065	430	730	660	20-φ36	GTD350/AW28S
600	154	1380/2605	507/545	1110/1195	490	845	770	20-φ39	Aw28/AW35S
700	165	1860/2605	545/545	1255/1295	555	960	875	24-φ42	Aw35/AW40S
800	190	1860/2605	545/545	1325/1365	620	1085	990	24-φ48	AW35/AW40S

主要外形及連接尺寸 D673(H、Y、F)-40(4.0MPpa)

公稱通徑 DN	外形尺寸 ,					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	190/295	91/112	310/341	75	185	145	8-φ18	GTD80/GTE100
80	46	210/340	106/127	375/412	85	200	160	8-φ18	GTD90/GTE115
100	52	247/398	139/176	436/462	130	235	190	8-φ22	GTD100/GTE125
125	56	308/478	176/228	462/513	175	270	220	8-φ26	GTD125/GTE160
150	56	378/724	228/324	543/615	190	300	250	8-φ26	GTD160/GTE210
200	60	524/1030	275/380	665/760	215	375	320	12-φ30	GTD210/GTE300
250	68	648/1129	324/460	752/858	265	450	385	12-φ33	GTD255/GTE350
300	78	715/1845	380/460	820/880	305	515	450	16-φ33	GTD300/AW28S
350	78	795/1845	460/545	938/940	340	580

四、選購氣動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

氣動執行器系列：雙作用往復式（二位開關式）或單作用彈簧復位式（常閉或常開式）

類型：雙作用氣缸，單作用氣缸

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、手輪傳動裝置、電氣閥門定位器

介質名稱：

介質溫度：

使用壓力：

產品概述
技術參數
安裝示意圖
現場案例

111

氣動法蘭式硬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的裝置。

選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。

三偏心蝶閥顧名思義，就是給蝶閥了做了三次偏心，這種設計工藝使得三偏心蝶閥擁有廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。之所以擁有這些優點，得益于三偏心蝶閥的結構，本篇文章就來聊一聊三偏心蝶閥的結構和原理。

三偏心蝶閥結構圖

三偏心蝶閥的三個三篇分別是指：

第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。

把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。

三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中

一、產品特點及優點

1、三偏心結構是在設計時將軸偏離密封面中心線，形成第一個偏心；軸稍稍偏離管路中心線，形成第二個偏心；這兩個偏心的目的是在閥門開關過程中減少閥座與密封面之間的摩擦。第三個偏心使用了凸輪效應，從而實現閥門90°行程中閥座與閥板上的密封圈之間的接觸無摩擦，去除了磨損和泄漏的可能。

2、彈性金屬密封使閥門具有零泄漏性能，扭矩密封確保閥門持續的雙向零泄漏特性。

3、一體式硬面閥座可滿足許多工況使用，壽命長、維修少。

4、鑄造閥體，金屬硬密封可適用于高溫（450℃~800℃）介質。

5、全金屬結構加上零泄漏性能，使閥門具有“本質火災安全”特性。

6、硬質軸承、結構超長，加上增強柔性石墨軸承保護圈，更增加了其可靠性。

7、外檔式防吹出閥桿安全可靠。

8、主要適用于冶金行業（如加熱爐，煤氣站，高爐，燒結等），輕工行業（如玻璃加熱爐，退火爐）等高低溫的煤氣，高溫空氣的調節及切斷。

二、應用標準

1. 質量保證：ISO9001

2. 設計：參照GB12338，MSS－SP－68

3. 結構體長度：參照GB12221－89

4. 法蘭標準：JB/T79.1－94；ANSI；JIS；DIN及其它標準

5. 測試標準：GB/T4213－92，API598

三、工作原理

氣動執行機構提供閥板開啟和關閉所需的扭矩，所需供氣壓力為：400KPa－700KPa(最高1000KPa),供氣壓力增加，其輸出力矩會增大。當需對閥門開度進行調節時，需配置定位器，此時輸入信號（標準電信號4~20mA）變化時，通過定位器精確的控制性能，按照力平衡原理，使閥門動作并準確定位。如配用智能閥門定位器，則可接受現場總線信號。如配上閥位傳送器，則可將閥門實際開度以電信號反饋回控制室。當需閥門執行開關兩位功能時，需配置電磁閥，以它的通斷來控制執行機構的進、排氣孔工作，從而完成輸出力矩轉向且讓閥門迅速打開或關閉。為了在斷電或斷氣時閥門復位，可選用彈簧復位執行機構。為了使氣源壓力穩定，可以在執行機構之前加入減壓閥，同時，為了在氣源壓力降低或發生故障時保持閥門位置，可以在執行機構之前加入鎖止閥。為了將閥門在開、關位置狀態以電信號反饋給控制室，可以在執行機構頂部加入限位開關。當系統出現故障時，可以使用手輪取代執行機構輸出力矩讓閥板轉動。手動自動之間切換自如。

公稱通徑DN（mm）		50-2000（DN800以上請與公司市場營銷部或技術部聯系）
公稱壓力PN（Mpa)		1.6	2.5		4.0
公稱壓力（Mpa)	強度試驗	2.4	3.75		6.0
	密封試驗	1.76	2.75		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～550℃
執行器	型號	GT系列、AT系列、AW系列
	氣源壓力	0.4-0.7Mpa

額定CV值

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500	600
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760	9710
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000	2060
DN閥門口徑	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000	2400
60°開度	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	27880	36540	44950	57630	67700	600	96600	109600

主要外形及連接尺寸 D643(H、Y、F)-16(1.6MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/205	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/315	75	185	145	118	3	4-φ18	GTD65/GTE80
80	114	190/246	91/101	365/375	85	200	160	132	3	8-φ18	GTD80/GTE90
100	127	210/295	101/112	420/436	130	220	180	156	3	8-φ18	GTD90/GTE100
125	140	247/398	112/139	436/462	175	250	210	184	3	8-φ18	GTD100/GTE125
150	140	308/478	139/176	466/543	190	285	240	211	3	8-φ22	GTD125/GTE160
200	152	378/724	176/228	593/665	215	340	295	266	3	12-φ22	GTD160/GTE210
250	165	432/928	206/275	682/752	265	405	355	319	3	12-φ26	GTD190/GTE255
300	178	524/928	228/275	725/772	305	460	410	370	4	12-φ26	GTD210/GTE255
350	190	648/1033	275/324	832/880	340	520	480	429	4	16-φ26	GTD255/GTE300
400	216	648/1129	275/380	862/968	360	580	525	480	4	16-φ30	GTD255/GTE350
450	222	715/1845	324/527	945/1005	400	640	585	548	4	20-φ30	GTD300/AW28S
500	229	795/1845	380/527	1058/1060	430	715	650	609	4	20-φ33	GTD350/AW28S
600	267	795/2605	380/545	1108/1195	490	840	770	720	5	20-φ36	GTD350/AW35S
700	292	1380/2605	1170/1255	1170/1255	555	910	840	794	5	24-φ36	AW28/AW35S
800	318	1860/2605	1325/1365	1325/1365	620	1025	950	901	5	24-φ39	AW35/AW40S

注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200--1600。

主要外形及連接尺寸D643(H、Y、F)-25(2.5MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/325	75	185	145	118	3	8-φ18	GTD65/GTE90
80	114	190/295	91/112	365/391	85	200	160	132	3	8-φ18	GTD80/GTE100
100	127	210/340	101/127	420/457	130	235	190	156	3	8-φ22	GTD90/GTE115
125	140	247/395	112/139	436/462	175	270	220	184	3	8-φ26	GTD100/GTE125
150	140	308/438	139/176	466/543	190	300	250	211	3	8-φ26	GTD125/GTE160
200	152	378/724	176/228	593/665	215	360	310	274	3	12-φ26	GTD160/GTE210
250	165	432/928	206/275	682/752	265	425	370	330	3	12-φ30	GTD190/GTE255
300	178	524/1033	228/324	702/820	305	485	430	389	4	16-φ30	GTD210/GTE300
350	190	648/1129	275/380	832/938	340	555	490	448	4	16-φ33	GTD255/GTE350
400	216	715/1129	324/380	910/968	360	620	550	503	4	16-φ36	GTD300/GTE350
450	222	795/1845	380/527	1005/1010	400	670	640	548	4	20-φ36	GTD350/AW28S
500	229	795/1845	380/527	1058/1065	430	730	660	609	4	20-φ36	GTD350/AW28S
600	267	1380/2605	507/545	1110/1195	490	845	770	770	4	20-φ39	AW28/AW35S
700	292	1860/2605	545/545	1255/1295	555	960	875	875	5	24-φ42	AW28/AW40S
800	318	1860/2605	545/545	1325/1365	1085	1085	990	990	5	24-φ48	AW35/AW40S

主要外形及連接尺寸D643(H、Y、F)-40（40MPpa）

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
公稱通徑 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	執行器型號
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	190/295	91/112	310/341	75	185	145	118	3	8-φ18	GTD80/GTE100
80	114	210/340	106/127	375/412	85	200	160	132	3	8-φ18	GTD90/GTE115
100	127	247/398	139/176	436/462	130	235	190	156	3	8-φ22	GTD100/GTE125
125	140	308/478	176/228	13	175	270	220	184	3	8-φ26	GTD125/GTE160
150	140	378/724	228/324	543/615	190	300	250	211	3	8-φ26	GTD160/GTE210
200	152	524/1030	275/380	665/760	215	375	320	284	3	12-φ26	GTD210/GTE300
250	165	648/1129	324/460	752/858	265	450	385	315	3	12-φ33	GTD255/GTE350
300	178	715/1129	380/460	820/880	305	515	450	409	4	16-φ33	GTD300/AW28S
350	190	795/1845	460/545	938/940	340	580	610	465	4	16-φ36	GTD350/AW28S
400	216	715/1129	380/527	970/1055	360	660	585	535	4	16-φ39	AW28/AW35S
450	222	1380/2605	545/545	1005/1090	400	685	610	560	4	20-φ39	AW28/AW35S
500	229	1860/2605	545/545	1145/1185	430	755	670	615	4	20-φ42	AW35/AW40S
600	267	1860/2605	545/545	1195/1235	490	890	795	735	4	20-φ48	AW35/AW40S

主要外形及連接尺寸 D673(H、Y、F)-16(1.6Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164214	75/91	277/205	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/315	75	185	145	4-φ18	GTD65/GTE80
80	46	190/246	91/101	365/375	85	200	160	8-φ18	GTD80/GTE90
100	52	210/295	101/112	420/436	130	220	180	8-φ18	GTD90/GTE100
125	56	247/398	112/139	436/462	175	250	210	8-φ18	GTD100/GTE125
150	56	308/478	139/176	466/543	190	285	240	8-φ22	GTD125/GTE160
200	60	378/724	176/228	593/665	215	340	295	12-φ22	GTD160/GTE210
250	68	432/928	206/275	682/752	265	405	355	12-φ26	GTD190/GTE255
300	78	524/928	228/275	725/772	305	460	410	12-φ26	GTD210/GTE255
350	78	648/1033	275/324	832/880	340	520	470	16-φ26	GTD255/GTE300
400	102	648/1129	275/380	862/968	360	580	525	16-φ30	GTD255/GTE350
450	114	715/1845	324/527	945/1005	400	640	585	20-φ30	GTD300/AW28S
500	127	795/1845	380/527	1058/1060	430	715	650	20-φ33	GTD350/AW28S
600	154	795/2605	380/545	1108/1195	490	840	770	20-φ36	GTD350/AW35S
700	165	1380/2605	527/545	1170/1255	555	910	840	24-φ36	AW28/AW35S
800	190	1860/2605	545/545	1325/1365	620	1025	950	24-φ39	AW35/AW40S

注：數據 XXX，XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。

*根據不同的閥門扭矩、使用介質選配，不同的執行器型號．其相關尺寸隨之變化。

GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200～1600。

主要外形及連接尺寸 D673(H、Y、F)-25(2.5Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/325	75	185	145	8-φ18	GTD65/GTE90
80	46	190/295	91/112	365/391	85	200	160	8-φ18	GTD80/GTE100
100	52	210/340	101/127	420/457	130	235	190	8-φ22	GTD90/GTE115
125	56	247/395	112/139	436/462	175	270	220	8-φ26	GTD100/GTE125
150	56	308/438	139/176	466/543	190	300	250	8-φ26	GTD125/GTE160
200	60	378/724	176/228	593/665	215	360	310	12-φ26	GTD160/GTE210
250	68	432/928	206/275	682/752	265	425	370	12-φ30	GTD190/GTE255
300	78	524/1033	228/324	702/820	305	485	430	16-φ30	GTD210/GTE300
350	78	648/1129	275/380	832/938	340	555	490	16-φ33	GTD255/GTE350
400	102	715/1129	324/380	910/968	360	620	550	16-φ36	GTD300/GTE350
450	114	795/184	380/527	1005/1010	400	670	640	20-φ36	GTD350/AW28S
500	127	795/1845	280/527	1058/1065	430	730	660	20-φ36	GTD350/AW28S
600	154	1380/2605	507/545	1110/1195	490	845	770	20-φ39	Aw28/AW35S
700	165	1860/2605	545/545	1255/1295	555	960	875	24-φ42	Aw35/AW40S
800	190	1860/2605	545/545	1325/1365	620	1085	990	24-φ48	AW35/AW40S

主要外形及連接尺寸 D673(H、Y、F)-40(4.0MPpa)

公稱通徑 DN	外形尺寸 ,					連接尺寸			執行器型號 *
公稱通徑 DN	L	L1	L2	H	H1	D	D1	n-φd	執行器型號 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	190/295	91/112	310/341	75	185	145	8-φ18	GTD80/GTE100
80	46	210/340	106/127	375/412	85	200	160	8-φ18	GTD90/GTE115
100	52	247/398	139/176	436/462	130	235	190	8-φ22	GTD100/GTE125
125	56	308/478	176/228	462/513	175	270	220	8-φ26	GTD125/GTE160
150	56	378/724	228/324	543/615	190	300	250	8-φ26	GTD160/GTE210
200	60	524/1030	275/380	665/760	215	375	320	12-φ30	GTD210/GTE300
250	68	648/1129	324/460	752/858	265	450	385	12-φ33	GTD255/GTE350
300	78	715/1845	380/460	820/880	305	515	450	16-φ33	GTD300/AW28S
350	78	795/1845	460/545	938/940	340	580

四、選購氣動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

氣動執行器系列：雙作用往復式（二位開關式）或單作用彈簧復位式（常閉或常開式）

類型：雙作用氣缸，單作用氣缸

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、手輪傳動裝置、電氣閥門定位器

介質名稱：

介質溫度：

使用壓力：
