概述
電動通風蝶閥是一種低負載蝶閥。主要適用于對低壓、介質的流量、壓力控制。它是由偏平焊接閥體和電動執行機構二部分組成。該系列蝶閥具有結構簡單、操縱方便、重量輕等特點。常用于大流量低壓差的場合。廣泛用于石油、化工、冶金、電站和輕工業等行業的自動化控制。
特點
該系列調節蝶閥的閥體采用鋼板焊接加工而成。是一種重量輕、結構簡單的蝶閥。
該閥閥體按其結構可分為兩種，一種為開放型無閥座結構，因此泄漏量大。
另一種為后座型，它是在開放型的基礎上增加了閥座，因而其泄漏量較大放性有較大改善。
閥蓋型式分為標準型和外軸承型二種，標準型適用于DN500以下。外軸承型適用于DN600以上。執行機構采用3610執行機構。輸出力大、動作平穩、可靠等優點。
閥體
型式扁平式焊接閥體
公稱通徑100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、
1200、1300、1400mm
公稱壓力PN0.25、0.6、1.0、1.6MPa
ANSI 125#、150#
JIS 2k、5k、10k(JIS 2k僅限于450以上口徑)
連接型式法蘭連接：RF、FF
法蘭標準：JB/79.1-94 ANSI B16.104
材料碳鋼20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316
上閥蓋標準型
填料柔性石墨-20~+450℃（碳鋼閥體）
-40~+450℃（不銹鋼閥體）
閥內組件
閥板形狀中心旋轉式（開放型—無閥座結構、后座型—有閥座結構）
閥板材質碳鋼20、1Cr18Ni9、SS41、SUS304、SUS316
閥板轉角60°、90°
軸材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti
流量特性近似等百分比
執行機構
電動執行機構3410R執行機構（切斷型）
電子式電動執行機構3610R系列執行機構（調節型）
智能型電動執行機構IWK系列執行機構（調節型、切斷型）
供電電壓220VAC 50Hz 380V (IWK)
電源接口2~PF1/2(普通型A、B、C型) 2~PF3/4（防爆型和普通D型）
控制信號調節型：4-20 mADC 1~5VDC
兩位式：220VAC正反切換信號
閥作用型式電開或電關
性能
基本誤差≤±1％
回差≤1％
死區1％
允許泄漏量≤1％×閥額定容量（開放型） ≤0.5％×閥額定容量（后座型）
結構特點
ZDRW型電子式電動普通蝶閥由電子式電動執行機構、連接支架和調節機構等部分組成。
工作原理
當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或I~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。
執行機構
電子式電動執行機構的詳細結構說明請參閱執行器說明書。
3610R系列角行程電子式電動執行機構是高性能電動執行機構，機內有伺服系統，無
需另配伺服放大器，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆注固化，經老化處理，可靠性高、
防潮、防震。采用底座、曲柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有
過載保護、溫度保護及力矩開關三項保護功能。
3810除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采
用混合集成電路，并用樹脂澆注固化老化，可靠性高、防潮、防震；具有過載保護、溫度保護及力矩開關保護三項保護功能等特點外，在方便使用方面做了大量的改進。
作為一種角行程執行機構，QT系列電動執行
機構結構緊湊，即使安裝在危險的作業環境中也能保證其高可靠性和品質。QT系列電動執行機構還能在輸出轉矩60NM~2500NM范圍內提供合理的解決方案。
KWR系列電動執行機構采用以工業單片機為核心的控制模塊，采用全樹脂封裝，結構緊湊、體
積小巧、防塵隔震功能好。可接收4~20mA.DC或1~5V.DC信號，對電動執行機構轉角進行智能調
整和標定、抑制震蕩，確保對電動閥門實現精確操作，同時輸出4~20mA.DC反饋信號。
調節機構

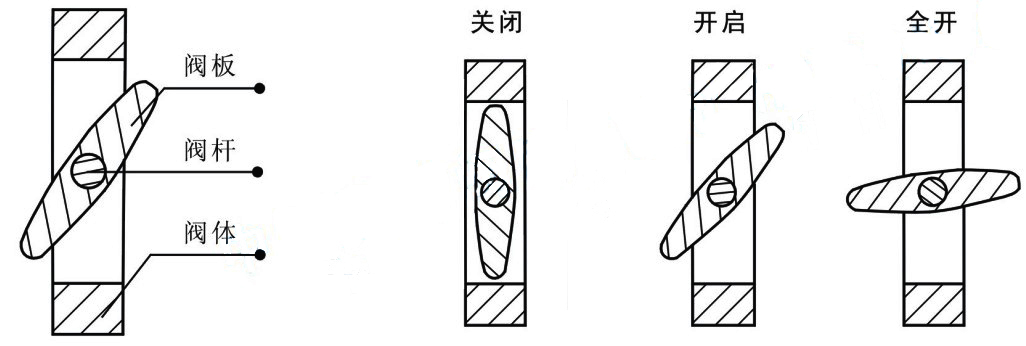

主要由閥體、閥桿、球芯、閥座、填料壓板等主要零部件組成。按作用方式分為電開、電關。當信號增加時，閥芯由關閉逐漸打開到全開位置為電開式；當信號增加時，閥芯由全開逐漸到全閉位置為電關式。
主要參數
| 公稱通徑（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
流量系數 | 90° | 320 | 560 | 900 | 1280 | 2300 | 3500 | 5200 | 6800 | 9000 | 11000 | 14000 |
| 70° | 158 | 278 | 425 | 610 | 1040 | 1700 | 2480 | 3300 | 4350 | 5500 | 6800 |
| 公稱通徑（mm） | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | 1500 | 1600 | 1800 | 2000 |
| 流量系數 | 90° | 20500 | 28000 | 36400 | 46000 | 57000 | 81000 | 95000 | 125000 | 155000 | 175000 | 210000 |
| 70° | 9800 | 14000 | 173000 | 23000 | 27000 | 39000 | 46000 | 61000 | | | |
| 額定行程 | 調節型：70°；兩位型：90° |
| 公稱壓力 | 標準產品0.6、1.0、1.6MPa |
| 流量特性 | 近似等百分比 |
| 可調范圍 | 70° 20:1:90° 30:1 |
| 作用形式 | 電開式、電關式 |
| 法蘭標準 | 對夾式連接或符合JB78-59、JB79-59標準、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等標準訂貨 |
注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
閥體、閥內件材料組合、工作溫度及泄漏率
| 閥體材料 | 鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 |
| 閥板材料 | 25#不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 |
| 填料材料 | 聚四氟乙烯、柔性石墨 |
| 密封形式 | 軟密封 | 硬密封 |
| 密封材料 | 丁腈橡膠 | 氟橡膠 | 聚四氟乙烯 | 碳纖維強化聚四氟乙烯 | 25#、不銹鋼 |
| 泄 漏 量 | IV級小于額定流量的10-4 | 小于額定流量的2% |
| 工作溫度 | 鑄鋼閥體 | -5~80℃ | -5~200℃ | -5~200℃ | -5~200℃ | -5~400℃ | 耐高溫合金可達1000℃ |
| 不銹鋼閥體 | -20~80℃ | -20~200℃ | -20~200℃ | -20~200℃ | -20~600℃ |
※硬密封建議選用彈性硬密封式全功能閥代替；特殊材質要求請與本公司聯系，可商洽解決。

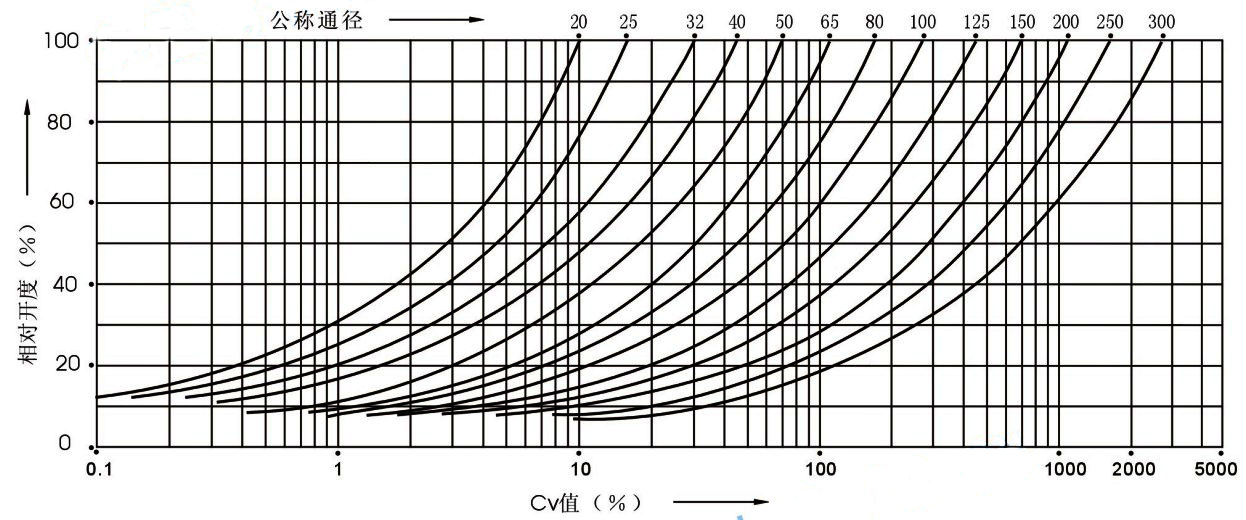

流量特性曲線
最大允許壓差
允許壓差與執行機構配置等有關，訂貨時應注明工作壓差，便于生產廠家確定配置。

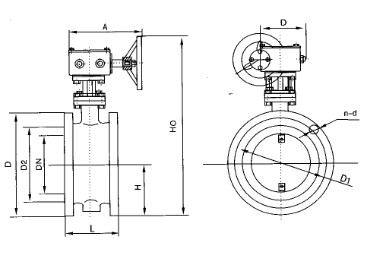

外形尺寸

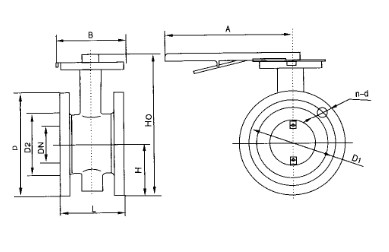

連接尺寸
| 公稱通徑DN | 結構長度 （標準值） | 外形尺寸（參考值） | 連接尺寸（標準值） |
| 0.05MPa和0.25MPa | 0.6MPa |
| 毫米mm | L | H | H0 | D | D1 | n-d | D | D1 | n-d |
| 50 | 108 | 70 | 418 | 140 | 110 | 4-14 | 140 | 110 | 4-14 |
| 65 | 112 | 80 | 438 | 160 | 130 | 4-14 | 160 | 130 | 4-14 |
| 80 | 114 | 95 | 466 | 190 | 150 | 4-18 | 190 | 150 | 4-18 |
| 100 | 127 | 105 | 486 | 210 | 170 | 4-18 | 210 | 170 | 4-18 |
| 125 | 140 | 120 | 516 | 240 | 200 | 8-18 | 240 | 200 | 8-18 |
| 150 | 140 | 132 | 541 | 268 | 225 | 8-18 | 265 | 225 | 8-18 |
| 200 | 152 | 160 | 779 | 320 | 280 | 8-18 | 320 | 280 | 8-18 |
| 250 | 165 | 187 | 836 | 375 | 335 | 12-18 | 375 | 335 | 12-18 |
| 300 | 178 | 220 | 901 | 440 | 395 | 12-22 | 440 | 395 | 12-22 |
| 350 | 190 | 245 | 954 | 490 | 445 | 12-22 | 490 | 445 | 12-22 |
| 400 | 216 | 270 | 1003 | 540 | 495 | 16-22 | 540 | 495 | 16-22 |
| 450 | 222 | 297 | 1058 | 595 | 550 | 16-22 | 595 | 550 | 16-22 |
| 500 | 229 | 322 | 1111 | 645 | 600 | 20-22 | 645 | 600 | 20-22 |
| 600 | 267 | 377 | 1233 | 755 | 705 | 20-26 | 755 | 705 | 20-26 |
| 700 | 292 | 430 | 1338 | 860 | 810 | 24-26 | 860 | 810 | 24-26 |
| 800 | 318 | 487 | 1452 | 975 | 920 | 24-30 | 975 | 920 | 24-30 |
| 900 | 330 | 537 | 1588 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 |
| 1000 | 410 | 587 | 1689 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 |
| 1200 | 470 | 702 | 1938 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 |
| 1400 | 530 | 782 | 2670 | 1575 | 1520 | 36-30 | 1630 | 1560 | 36-36 |
| 1600 | 600 | 895 | 2810 | 1790 | 1730 | 40-30 | 1830 | 1760 | 40-36 |
| 1800 | 670 | 995 | 3020 | 1990 | 1930 | 44-30 | 2045 | 1970 | 44-39 |
| 2000 | 760 | 1095 | 3220 | 2190 | 2130 | 48-30 | 2265 | 2180 | 48-42 |
