產品概述
產品名稱：升降式止回閥
產品型號：H41T-16
用途： 本閥是一種自動啟閉裝置，可放于管道，工廠。用于水，蒸汽，油品，適用溫度≤200°
性能規范
| 型號 |
公稱壓力(Mpa) |
試驗壓力 |
工作溫度(℃) |
適用介質 |
強度（水）
(Mpa) | 密封（水）(Mpa) |
|
| H41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
| H41T-16 |
1.6 |
2.4 |
1.8 |
≤100 |
油品 |
| H41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
| H41T-16 |
1.6 |
2.4 |
1.8 |
≤120 |
蒸汽、水 |
主要零件材料
| 零件名稱 |
材料 |
| H41T-16 |
H41W-16 |
H41H-16 |
H41F-16 |
| 閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
| 閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵+聚四乙烯 |

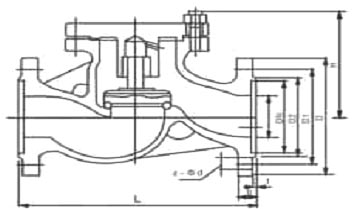

外形尺寸和連接尺寸
| 型號 |
公稱通徑(mm) |
尺寸(mm) |
| L |
D |
D1 |
D2 |
b-f |
z-Фd |
H |
H41T-16
H41W-16
H41H-16
H41F-16 | 25 |
160 |
115 |
85 |
65 |
16-2 |
4-Ф14 |
65 |
| 32 |
180 |
135 |
100 |
78 |
18-2 |
4-Ф18 |
85 |
| 40 |
200 |
145 |
110 |
85 |
18-3 |
4-Ф18 |
100 |
| 50 |
230 |
160 |
125 |
100 |
20-3 |
4-Ф18 |
105 |
| 65 |
290 |
180 |
145 |
120 |
20-3 |
4-Ф18 |
115 |
| 80 |
310 |
195 |
160 |
135 |
22-3 |
4-Ф18 |
145 |
| 100 |
350 |
215 |
180 |
155 |
24-3 |
4-Ф18 |
155 |
| 125 |
400 |
245 |
210 |
185 |
26-3 |
4-Ф18 |
175 |
| 150 |
480 |
280 |
240 |
210 |
26-3 |
4-Ф23 |
200 |
| 200 |
600 |
355 |
295 |
265 |
30-3 |
4-Ф23 |
245 |
| 150 |
622 |
405 |
355 |
320 |
32-3 |
4-Ф26 |
275 |
| 300 |
698 |
460 |
410 |
370 |
32-3 |
4-Ф26 |
