產品概述
高壓旁路調節閥STA是一種特殊高壓差調節閥，它兼有啟動調節閥，減壓旁路閥和安全閥的作用，該閥可實現快速自動跟蹤超壓保護，省去鍋爐安全閥。
該閥電動執行機構的控制系統通過調節蒸汽壓力以適應機組不同工況的滑參數啟停和運行；機組甩負荷后鍋爐可以不立即熄火，等事故排除后，幾分鐘內即可重新投入運行，既減少鍋爐的啟停次數，又減少了對汽輪機的熱沖擊，減溫水的調節與高壓旁路快速聯動，能大幅度降溫降壓，減少電廠龐大的減溫減壓系統及設備。所以該閥是大容量單元再熱機組旁路系統的調節閥之一。
該閥具有下列優點：

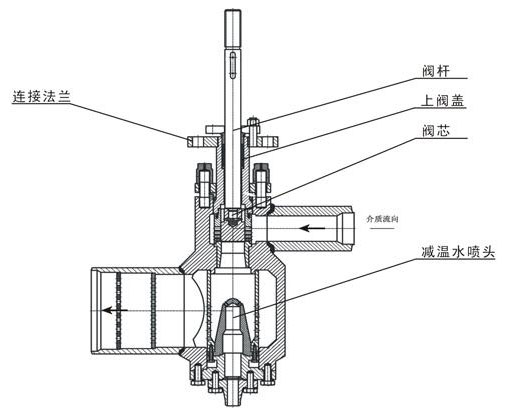

蒸汽經過4級節流，噪音低。蒸汽先通過套筒和閥座，壓力降低了一部分。節流罩下端的噴嘴向上噴出高速冷卻水，冷卻水在節流罩中心被高壓蒸汽霧化和混合的過程中，進行充分的熱交換，從而使高溫蒸汽再節流罩內完成降溫過程，然后通過節流罩，再通過兩個節流孔板，把蒸汽壓力降低到額定要求，由于蒸汽的減壓減溫都在同一閥體內完成，故系統不另設專門的減溫器。
高壓旁路控制系統能使這臺閥在6秒內快速啟動，正常工況采用慢速調節。
上閥蓋采用自密封結構，可防止蒸汽外溢。
閥內組件經過表面硬化處理，硬度可達到HRC70左右，耐磨蝕性能好，使用壽命長。
閥關閉緊密，達到單座閥的泄露標準。
對連接管道無任何特殊要求。
技術參數和性能：
公稱通徑
進 口 DN125(管徑 168*25)
出 口 DN300(管徑 325*17.5)
公稱壓力 PN32Mpa
閥體材料 12Cr1MoV鍛件
閥內組件
結構形式 四級節流單座密封
材 料 不銹鋼表面硬化處理
噴嘴材料 35CrMo
額定KV值 128
流量特性 等百分比
行 程 60mm
蒸汽參數
進口溫度 550度 進口壓力 13.5Mpa
出口溫度 330度 出口壓力 2.55 Mpa
流 量 120T/H
減溫水
流 量 21.5T/H
溫 度 最高168度 正常158度 （90MW負荷時）
執行機構 2SA3032雙速電機的電動執行機構（帶手輪）
控制要求 閥快速打開小于6秒
閥關閉時間小于45秒
控制轉矩 順時針1020N*m(最小13格)
逆時針 1070 N*m(最小13格)
順時針 312 N*m(最小5格)
逆時針 360 N*m(最小5格)
輸出轉速 20/80轉/分
電 機 ILP100X-8/WQ
轉 速 708/2818轉/分
電 壓 380V 50HZ
防護等級 IP67
作用形式 電—開式閥
泄流量 符合ANSI B16.104—1976 V級
外形尺寸 1200*560*1880mm（長*寬*高）
重 量 約1000Kg
