產品概述
NBKVGUQ型系列電動真空(壓力)球閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
技術參數
| 適用范圍(Pa) | 快卸法蘭DN10~DN50 (KF)2x105～1.3x10-5 活套法蘭DN10~DN200 16x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-5 |
| 開閉時間(S) | DN≤32 20； DN≥40 30 |
| 介質溫度(℃) | 標準出廠：-30～+150 特殊指定：-30～+240 |
| 法蘭標準 | GB4982；GB/T6070 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mADC調節型 |
| 信號反饋 | 標準出廠：帶無源觸點型
特殊指定：調節型4～20mADC |

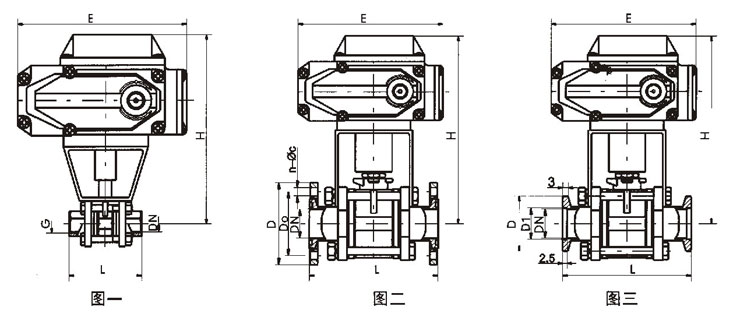

外形尺寸
螺紋連接的外形及連接尺寸(圖一)
| 型號 | DN | G | H | E | L |
| NBKVGUQ-10(G) | 10 | 1/4" | 153 | 157 | 68 |
| NBKVGUQ-16(G) | 16 | 1/2" | 172 | 157 | 72 |
| NBKVGUQ-20(G) | 20 | 3/4" | 747 | 157 | 82 |
| NBKVGUQ-25(G) | 25 | 1" | 187 | 157 | 90 |
| NBKVGUQ-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
| NBKVGUQ-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
| NBKVGUQ-50(G) | 50 | 2" | 265 | 157 | 145 |
| NBKVGUQ-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
| NBKVGUQ-80(G) | 80 | 3" | 330 | 207 | 210 |
| NBKVGUQ-100(G) | 100 | 4" | 350 | 207 | 268 |
活套法蘭連接(GB6070)(圖二)
| 型號 | DN | D | Do | H | E | L | n-φc |
| NBKVGUQ-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
| NBKVGUQ-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
| NBKVGUQ-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
| NBKVGUQ-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
| NBKVGUQ-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
| NBKVGUQ-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
| NBKVGUQ-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
| NBKVGUQ-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
| NBKVGUQ-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
快卸法蘭連接(GB4982)(圖三)
| 型號 | DN | D1 | D | H | E | L |
| NBKVGUQ-10(KF) | 10 | 12.2 | 30 | 153 | 157 | 84 |
| NBKVGUQ-16(KF) | 16 | 17.2 | 30 | 172 | 157 | 84 |
| NBKVGUQ-25(KF) | 25 | 26.2 | 40 | 187 | 157 | 114 |
| NBKVGUQ-32(KF) | 32 | 34.2 | 55 | 206 | 157 | 140 |
| NBKVGUQ-40(KF) | 40 | 41.2 | 55 | 212 | 157 | 160 |
| NBKVGUQ-50(KF) | 50 | 52.2 | 75 | 265 | 157 | 170 |
