產品概述
NBKVWT968Y系列蒸汽壓力調節閥是將高一檔蒸汽壓力降低至低一檔蒸汽壓力，但蒸汽溫度又不降低的設備，為滿足鍋爐或其它設備受熱面的吹灰，預熱器吹灰和制粉系統滅火所必須的蒸汽。該閥門結構特點是采用多孔均流罩來實現壓力的調節，使閥門抗汽蝕、噪聲小，延長閥門的使用壽命。由于該閥門采用簡易的裝配結構，因此拆裝方便，減少了維修工作量。
工作原理
NBKVWT968Y系列蒸汽壓力調節閥是由電動執行機構和調節閥兩部份組成。執行機輸入是調節器送來的直流電信號，來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個與輸入信號相對應的位置上，完成伺服調節任務。該調節閥適用于125、200、300、600、1000MW機組各類蒸汽壓力調節系統。也適用于100MW以下的各類小型機組各類蒸汽壓力的調節。
主要技術參數
| 公稱通徑DN（mm） | 50 | 80 | 100 | 125 | 150 |
| 公稱壓力PN (MPa) | 25 |
| 流量特性 | 近似線性 |
| 最大壓差△P（MPa） | 15 |
| 一次壓力（MPa） | 10~15 |
| 二次壓力（MPa） | 1~4 |
| 連接型式 | 焊接 |
| 配用執行機構 | PZD型、ZKDS型、 |
| 行程L（mm） | 40 | 57.6 | 88.2 |
| 額定流量系數 Cv | 25 | 56 | 91 | 140 | 210 |
| 工作溫度t（℃） | ≤540 |
| 使用介質 | 蒸汽 |
注：也可配氣動執行機。
主要技術性能指標
| 項 目 | 技 術 性 能 指 標 |
| 基本誤差（%） | 不超過±１.5 |
| 回差（%） | ≤1 |
| 死區（%） | ≤3 |
| 泄漏量 | GB/T4213標準Ⅴ級； MSS-SP-61標準Ⅴ級。 |
閥門主要材料
| 名 稱 | 材 料 |
| 閥體 | 20CrMo、12Cr1MoV、WCB |
| 閥芯 | 2Cr13 堆司太萊合金、316 ss |
| 均流罩 | 1Cr18Ni9Ti |
| 閥座 | 2Cr13 堆司太萊合金、316 ss |
| 閥桿 | 38CrMoAlA、25Cr2Mo1V |
外形尺寸
| 公稱通徑DN（mm） | 50 | 80 | 100 | 125 | 150 |
| H (mm) | 490 | 530 | 530 | 530 | 530 | |
| H1 (mm) | 120 | 159 | 159 | 159 | 159 | |
| L (mm) | 400 | 550 | 550 | 620 | 850 | |
| D1 (mm) | 76 | 120 | 140 | 165 | 200 | |
| D2 (mm) | 42 | 70 | 85 | 110 | 130 | |
注：以上數據僅供參考，可按工況要求設計。

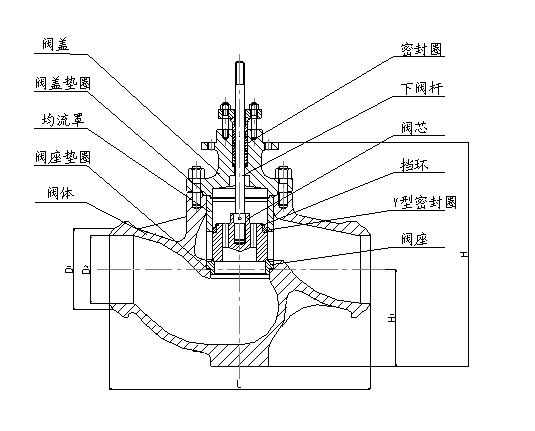

閥門結構圖
